パソコンでＦＭ放送が聴けるなんて！！（その１）

FM Radion Maru
FM ラジオン丸
ＦＭラジオン丸
 　名前からすぐ想像がつくように，これはシリアルポートに接続するＦＭラジオです。本体の他にシリアルポートの９ピン−２５ピン変換ケーブルとサウンドカードのライン入力に接続するオーディオケーブル，Ｔ型の簡易アンテナケーブル，それとドライバソフトの入ったＦＤが１枚付属しています。電源はシリアルポートから供給されますので，あのうっとおしいＡＣアダプタなどはありません。

　これも大阪日本橋のソフマップ「ＳＡＵＲＵＳ館」で購入しました。ジャンク品ではなく正規品です。価格はたしか５０００円ぐらいだったと記憶しています。

　接続はいたって簡単です。２５ピンのｃｏｍポートを使用するなら直接に，９ピンのｃｏｍポートを使用するなら変換ケーブルを使ってラジオン丸本体とＰＣ本体を接続します。そしてラジオン丸本体にあるオーディオジャックとサウンドカードのライン入力を付属オーディオケーブルで接続します。最後にアンテナケーブルをアンテナジャックに接続して準備完了です。

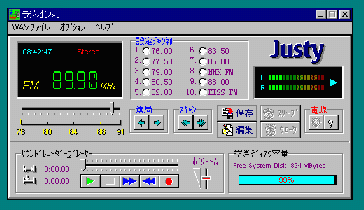

　Ｗｉｎｄｏｗｓ９５を立ち上げ，付属ＦＤからＳＥＴＵＰプログラムを起動すればドライバのインストールは完了です。接続したｃｏｍポートが１，２のどちらであっても自動的に判断してくれます。付属するアプリケーションもなかなかのものです。自動選局機能もありますし，流れている音楽などをＷＡＶＥレコーディングする機能も備わっています。ＰＣＭやＭＩＤＩ音源と違ってＣＰＵ負荷となるようなものではありませんのでワープロソフトで文書作成中にバックグラウンドミュージックとしてラジオを鳴らしっぱなしにしても全然問題ありません。なお，名前にもありますようにこれはＦＭ専用です。もちろんステレオで鳴ってくれます。最近は，これにＡＭラジオの機能を付加したものも出回っているようです。

　以上メーカに成り代わっての商品紹介でした。この程度の話なら何も面白くありません。ここからが自作派にとっての面白い話です。

　なかなかの面白グッズであるこの「ＦＭラジオン丸」ですが，悲しいかなＷｉｎ９５でしか動作しません。私はＷｉｎ９５以外にＤＯＳやＬｉｎｕｘをよく使用します。やはりＤＯＳ環境やＬｉｎｕｘ環境でも使いたいというのが人情です。でもこのままでは動いてくれません。ドライバーソフトが必要です。無いなら作ればいいやというわけで，早速解析作業に取りかかりました。シリアルポートでコントロールしているわけですからそこを流れる信号をモニターすれば何か分かるはずです。ＷＡＶＥレコーディング機能などはサウンドカードをコントロールするだけですのでラジオン丸のコントロールとは関係ありません。

　さて，シリアルポートを流れる信号のモニタリングですが，ＤＯＳ用の通信ソフトであるＷＴＥＲＭを使って調べることにしました。Ｗｉｎ９５のマシン以外にＷＴＥＲＭを動かすマシンをもう一台用意し，ＷＴＥＲＭの動いているマシンのシリアルポートのＲＤ端子とＷｉｎ９５マシンのラジオン丸を接続したシリアルポートのＳＤ端子とを接続し，Ｗｉｎ９５からラジオン丸に流れる信号をモニターしました。次に，ＷＴＥＲＭの動いているマシンのシリアルポートのＲＤ端子をＷｉｎ９５マシンのラジオン丸を接続したシリアルポートのＲＤ端子に接続を変更し，ラジオン丸からＷｉｎ９５マシンに流れる信号をモニターしました。早い話がＷＴＥＲＭをプロトコルアナライザ替わりに使うのです。これによる解析結果は次のとおりでした。
　シリアルポートの速度：９６００ＢＰＳ，データ８ビット，１ストップビット，ノンパリティ
　ラジオン丸への電源供給：シリアルポートのＥＲ端子より供給（＋１２Ｖ）
　ラジオン丸への制御信号：
　　　　電源オン　"\x1d\x23\x01\x23"
　　　　電源オフ　"\x1d\x23\x02\x23"
　　　　選　　局　"\x1d\x23\x05\x23"＋"freq"
                   freq = 000〜300（000=76.00Mhz,300=91.00Mhz, 0.05Mhz/Step）
　　　　受信確認　"\x1d\x23\x08\x23"

　ラジオン丸からの応答信号：
　　　　選局応答　　　　"\x1d\x23\x06\x23"
　　　　ステレオ未受信　"\x1d\x23\x07\x23"　
　　　　ステレオ受信中　"\x1d\x23\x04\x23"
　ここまで分かれば後はもうプログラムを書くだけです。単にシリアルポートで送受信するだけですのでＬｉｎｕｘ環境ではドライバソフトまで手を出す必要はありません。ｃｏｍポートをオープンし信号をやりとりするだけの簡単なアプリケーションプログラムを起こせばよいわけです。問題はマンマシンインタフェースです。コマンドラインからの操作プログラムでは，あまりにも簡単すぎて芸が無さ過ぎます。やはりここは一発，Ｘウィンドウ上で動くＧＵＩプログラムにしたい所です。ともかくこうしてできたのが次のプログラムです。
　　Stereo：ステレオ受信表示
　　[１]〜[５]：プリセットされた選局ボタン
　　　＜　：チューニングボタン（周波数ダウン）
　　　＞　：チューニングボタン（周波数アップ）
　　　<<　：スキャンボタン（周波数ダウン）
　　　>>　：スキャンボタン（周波数アップ）
　  Power ：電源オン・オフボタン
    Quit  ：終了ボタン
　Ｘウィンドウでと欲張った割には味気ない表示ですが，一応これでも５局のプリセット，０．０５Ｍｈｚ毎のアップダウンチュニーング機能を持たせてあります。自動選局（スキャン）機能もつけようかとも思ったのですが，私の自宅ではＦＭ電波の受信状態が良くなく，受信可能な局がＫＩＳＳ−ＦＭとＮＨＫ−ＦＭ神戸の２局だけであり，スキャン機能はあまり意味もなくプログラムしませんでした。一応スキャンボタンの表示だけはプログラムしています。プログラムのソースはここにあります。

　スキャン機能は，現在設定されている周波数から順にアップダウンしていく選局信号をラジオン丸に送り込み，ステレオ受信中の応答が帰ってきた所で選局信号の送信を停止するようにすれば実現できます。Ｗｉｎ９５のソフトもそのように行っています。ラジオン丸自体に自動スキャン機能があるわけではありません。

　ＤＯＳ用のソフトも同様にプログラム出来ますが，マルチタスクでないＤＯＳ環境ではＴＳＲプログラムにする必要があります。そうしないとラジオを鳴らしている間は何も出来ません。また，シリアルポートを直接制御するコードも必要になります。特段難しい課題があるわけではありませんが，コーディングやデバッグが面倒そうです。ということで面倒くさいのでまだ作っていません。今更ＤＯＳのソフトを作るなんてという気持ちもありますが。

　たかがＦＭラジオで長々と書きましたが，実はまだまだ尽きない話があります。続きは（その２）でどうぞ。
