ハードオフで見つけたジャンクの「KA-7500」は、左側メインアンプのトランジスタモジュールに不良があったことは前に公開したとおりです。

　その不良のトランジスタモジュールの代替回路を設計し製作したところ、うまくステレオアンプとして復活させることが出来ましたので、今回その内容を追レポートとして公開します。

ジャンクの「ＫＡ−７５００」です。左側メインアンプ不良です。	モジュール「TA-100W」の内部回路の故障です。 ドライバー基板の部品名は、「X07-1420-10」です。代替回路が製作出来れば復活します。

　「ＴＡ−１００Ｗ」の各端子の信号の意味は、サービスマニュアルの回路図から次のように読み取れます。

端子 信号内容 端子 信号内容 １ 未使用 ６ -50V ２ +50V ７ バイアス入力（−側） ３ バイアス入力（＋側） ８ ？？？　（用途不明） ４ ？？？　（用途不明） ９ 信号グラウンド ５ 出力 10 未使用

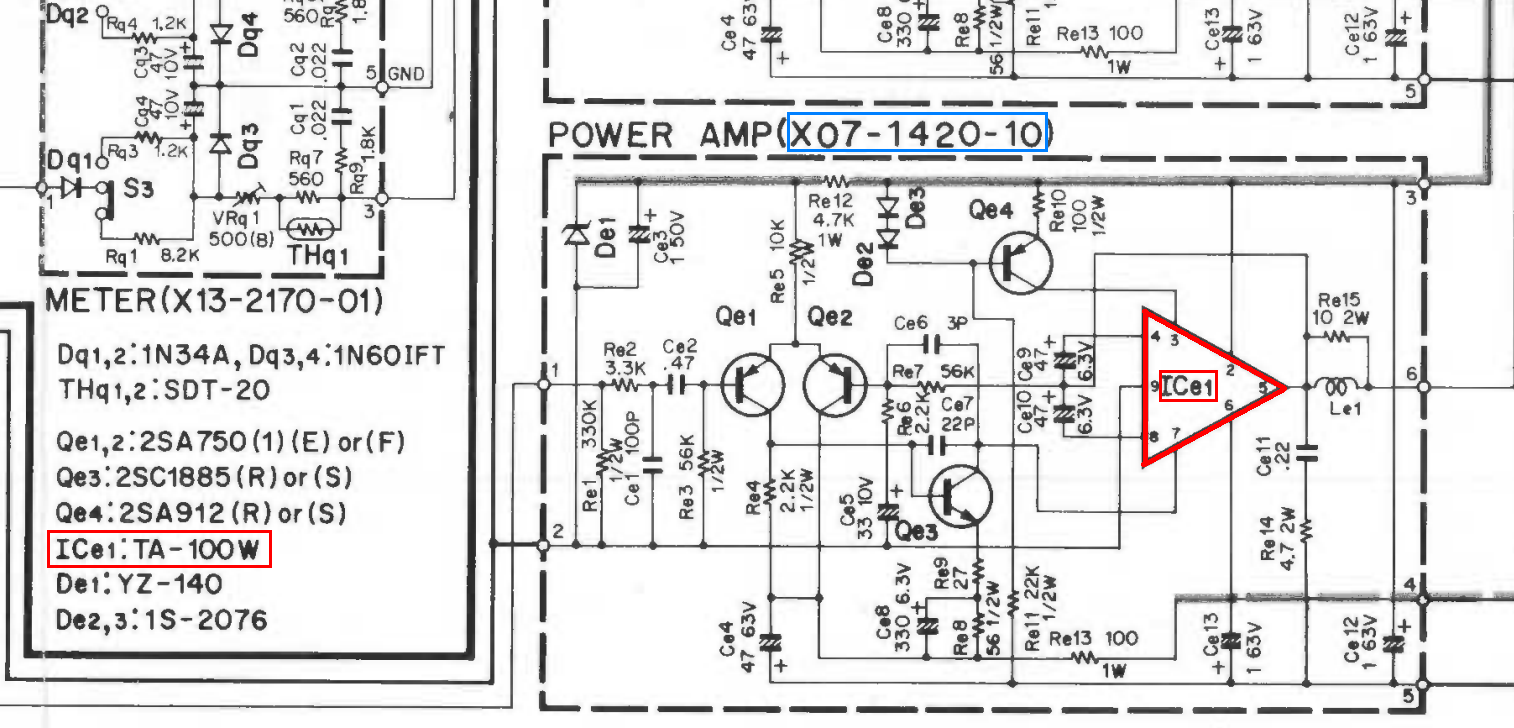

X07-1420-10 について
　Qe1,Qe2による初段差動増幅＋Qe3によるＡ級増幅＋Qe4による定電流回路＋Ice1の純コンプリメンタリー・パワーダーリントンによる全段直結OCL回路となっています。Qe2のベースは、出力からの帰還入力になっています。全体の増幅率は、20倍程度になっていました。

　代替回路は、右図のように設計してみました。

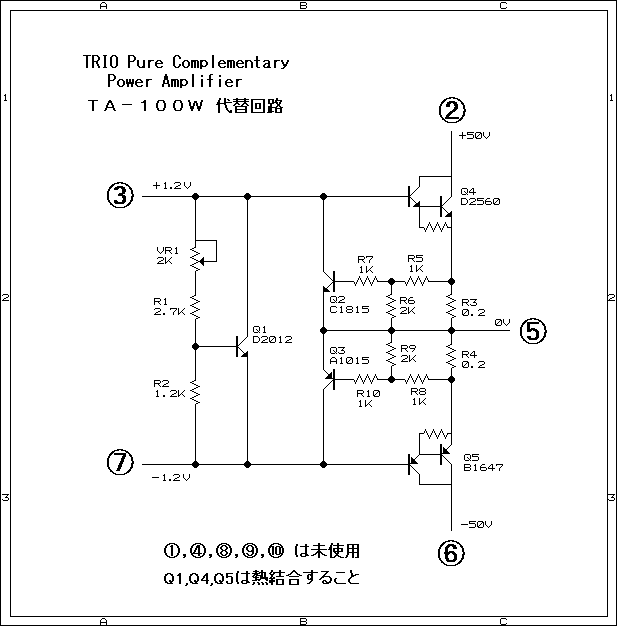

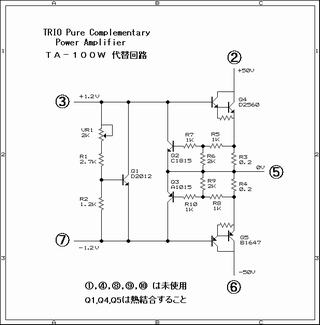

TA-100Wの代替回路

　「TA-100W」の内部回路はコンプリメンタリ・ダーリントンで構成されていましたので、同じようにコンプリメンタリーのダーリントントランジスタで回路を構成しました。
　使用したトランジスタは、サンケンのD2560とB1647のペアです。このトランジスタは、最大Vceが150V、最大Icが15A、Pcが130Wと、今回の回路には最適なトランジスタです。

　エミッタに接続する抵抗は、0.2Ω-5Wを採用しました。0.2Ωではなく0.4Ωでも良かったかも知れません。
　KA-7500の出力定格を、8Ω負荷で100W とすると、0.2Ωの抵抗に流れる最大電流はピーク値で、約5Aです。そこで、5Ax5Ax0.2Ω=5Wとなりますので、5Wのセメント抵抗を使いました。100Wもの出力で使うことはないからこれでよしとします。

　ダーリントントランジスタのアイドリング電流を決めるバイアス回路は、温度変動に対応できるようトランジスタと抵抗で構成しました。

　トランジスタは、出力トランジスタと熱結合を取り易いように、その形状と手持ちの中からD2012を採用しました。D2560と一本のネジでヒートシンクに共締めします。似たような形状のものであれば何でも構いません。

　出力は、ダーリントンですのでトランジスタ2個分のバイアス電圧が得られるように抵抗の値を選択しました。具体的には、プラス側、マイナス側、合わせて0.6V x 2 x 2 = 2.4V が得られるよう ベース・エミッタ間に1.2KΩ、コレクタ・ベース間には、2.7KΩと2KΩの可変抵抗を接続しました。可変抵抗の中央付近で、3.6KΩになれば、 (1.2+3.6)/1.2*0.6=2.4Vのバイアス電圧が得られます。

　トランジスタQ2、Q3とその他の抵抗は、出力トランジスタの過電流保護回路です。エミッタ抵抗0.2Ωに4.5Aを越える電流が流れると、0.2Ωの抵抗の両端電圧は、0.9Vを越えます。すると、Q2、Q3のベースには、0.6Vの電圧が加わり、Q2、Q3がオンしてバイアス回路をバイパスしますので出力トランジスタはカットオフし、電流が制限されます。

　バイアス用のトランジスタQ1と出力のダーリントントランジスタQ4、Q5は、「TA-100W」の取り付け穴を使ってヒートシンクに直接取り付けました。Q1とQ4は、一本のネジで共締めしています。

　バイアス電圧調整用の抵抗や過電流保護回路は、ユニバーサル基板に組み込みました。このユニバーサル基板は、スペーサーを使ってドライバー基板の上に取り付けました。

　エミッタのセメント抵抗が空中配線となっているのがちょっとダサイです。トランジスタの足のケーブル接続も収縮チューブで保護すべきですがサボっています。

　完成した基板に、KA-7500から電源などを仮配線して動作確認を行いました。最終調整後の各部電圧は、次のとおりとなりました。

		バイアス入力＋側 +1.214V バイアス入力−側 -1.185V バイアス電圧 2.399V 出力ＤＣバランス 8.2mV エミッタ−エミッタ間電圧 17.3mV アイドリング電流 43mA

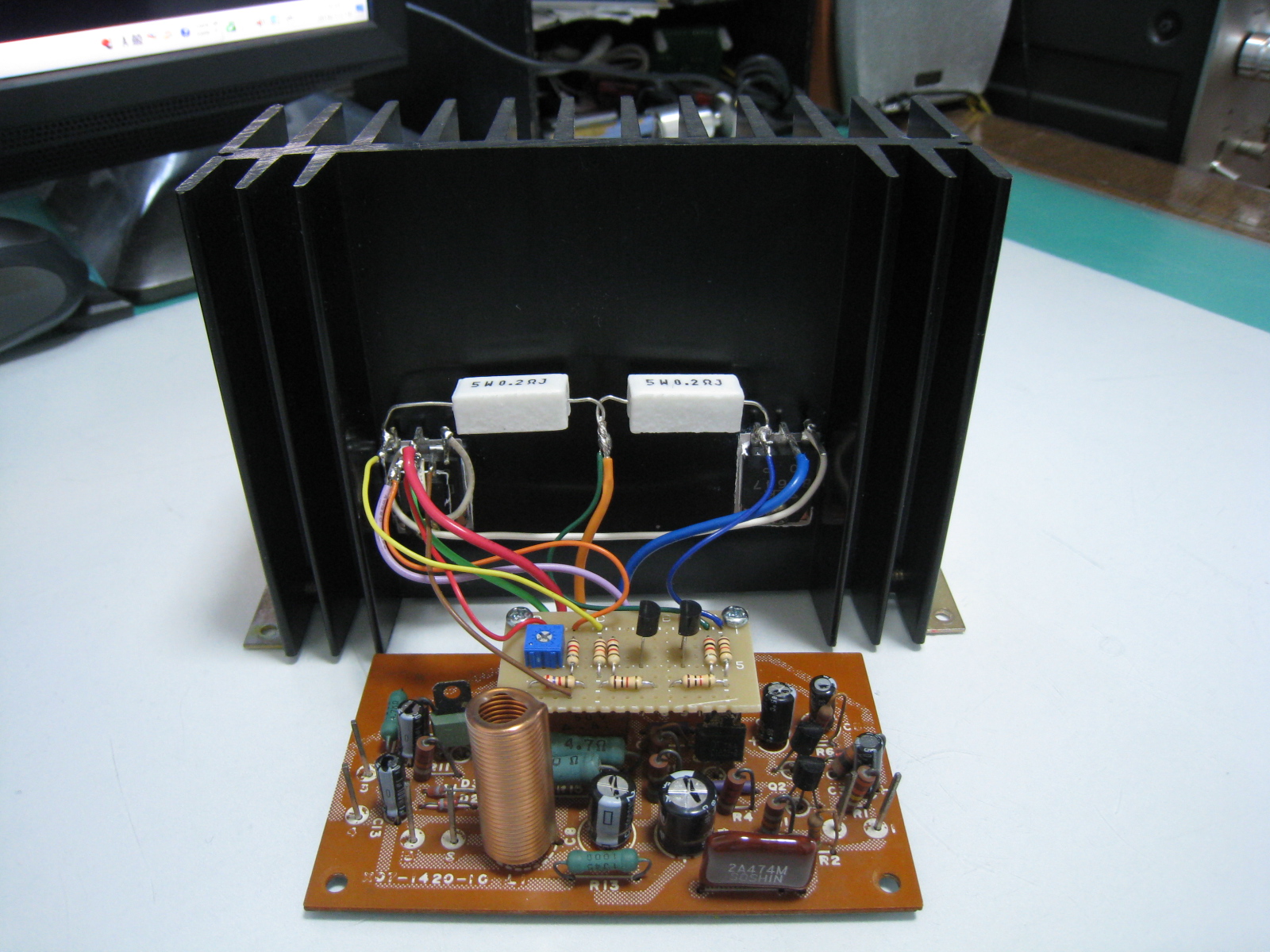

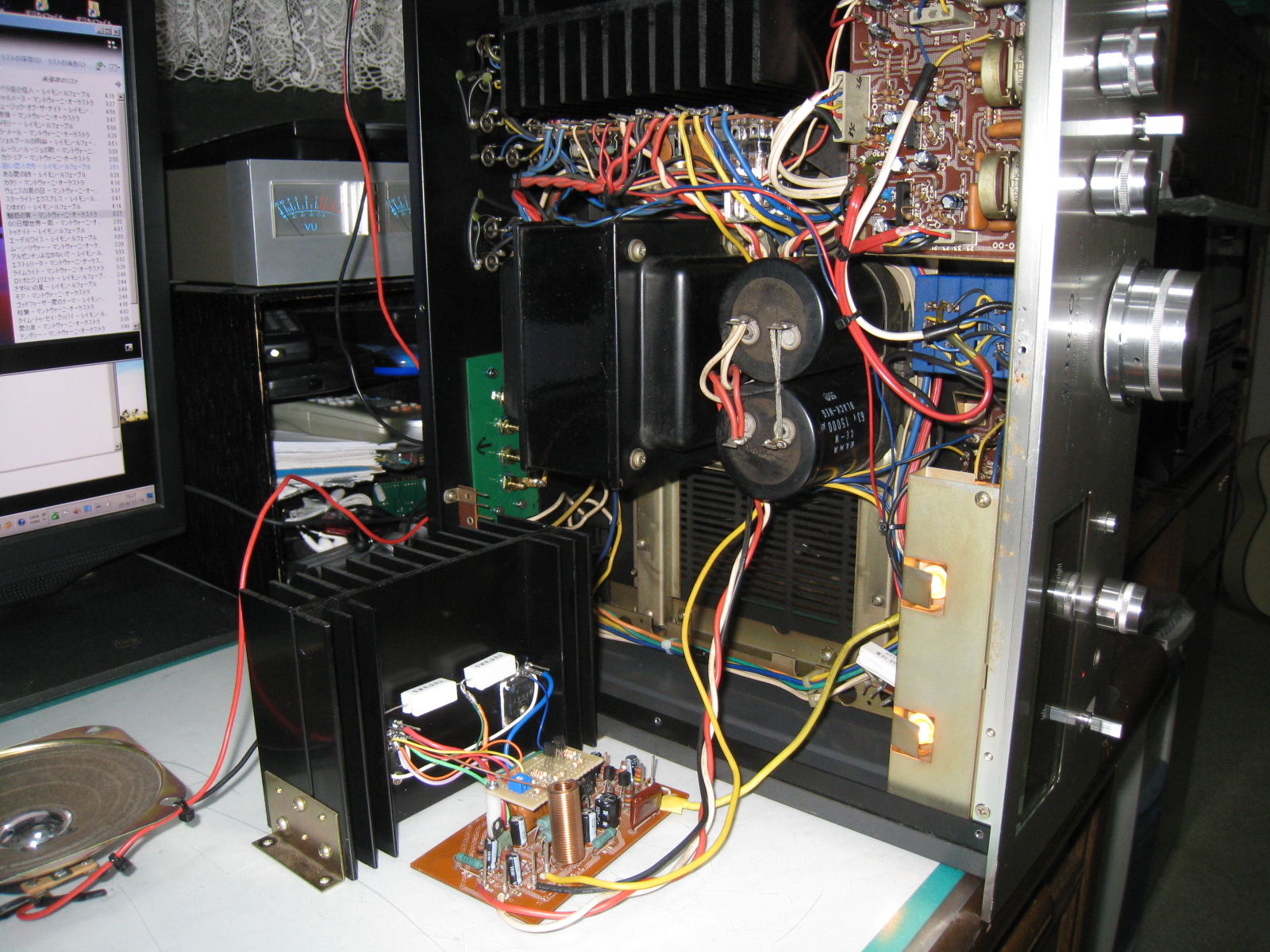

製作を完了したメインアンプです。	KA-7500に仮接続して動作確認と調整を行っています。

　出来上がった回路で音楽を聴いて見ると特に違和感はありません。私の耳で聴く限り聴感上の問題はなんら感じられません。

　一応、正弦波を入力して出力波形を観測するとともに右チャネルの出力と比較してみました。

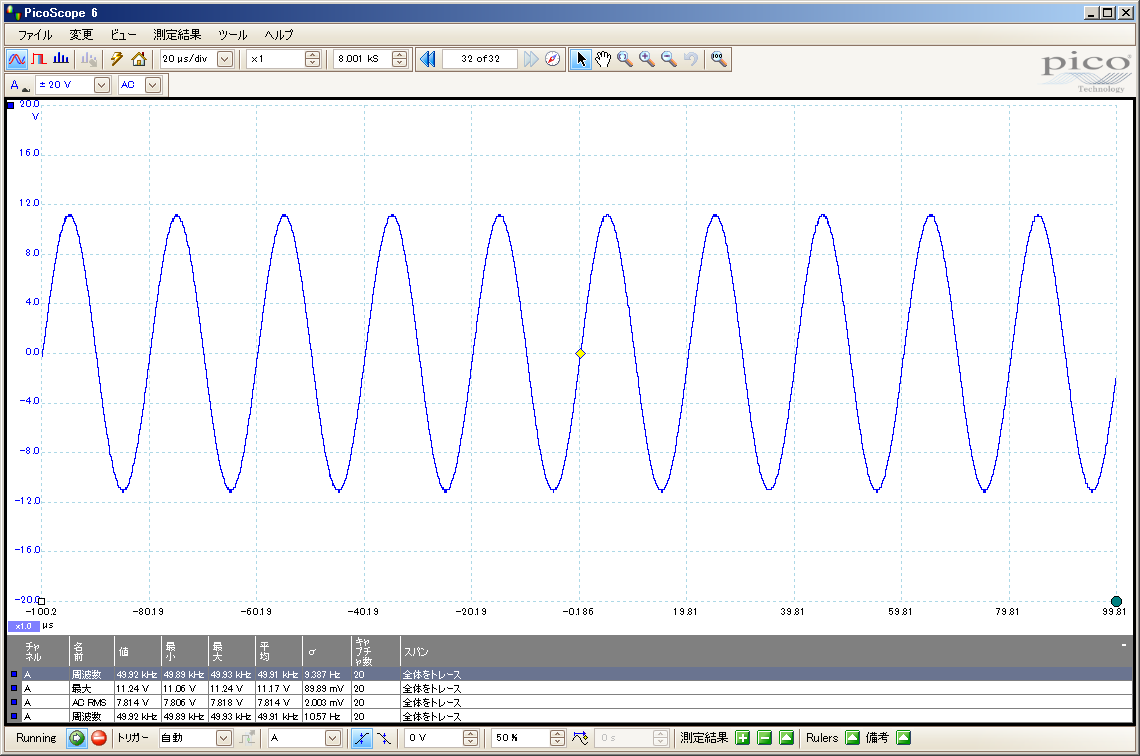

左チャネル　5Ω抵抗負荷

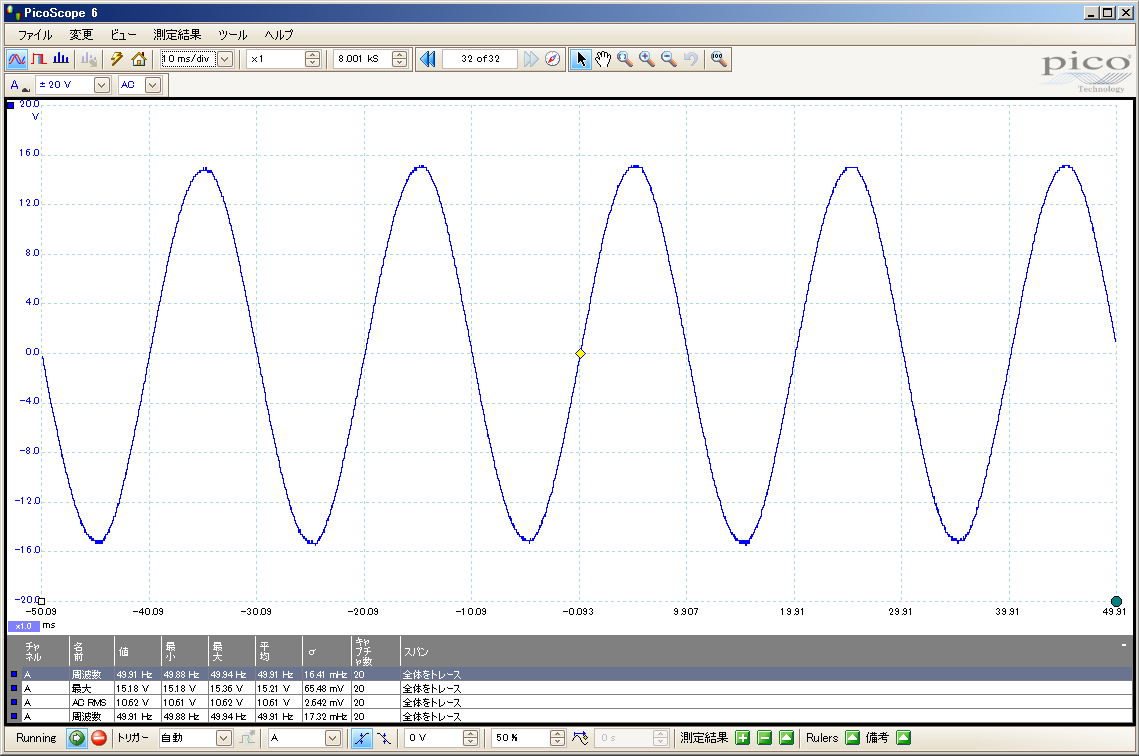

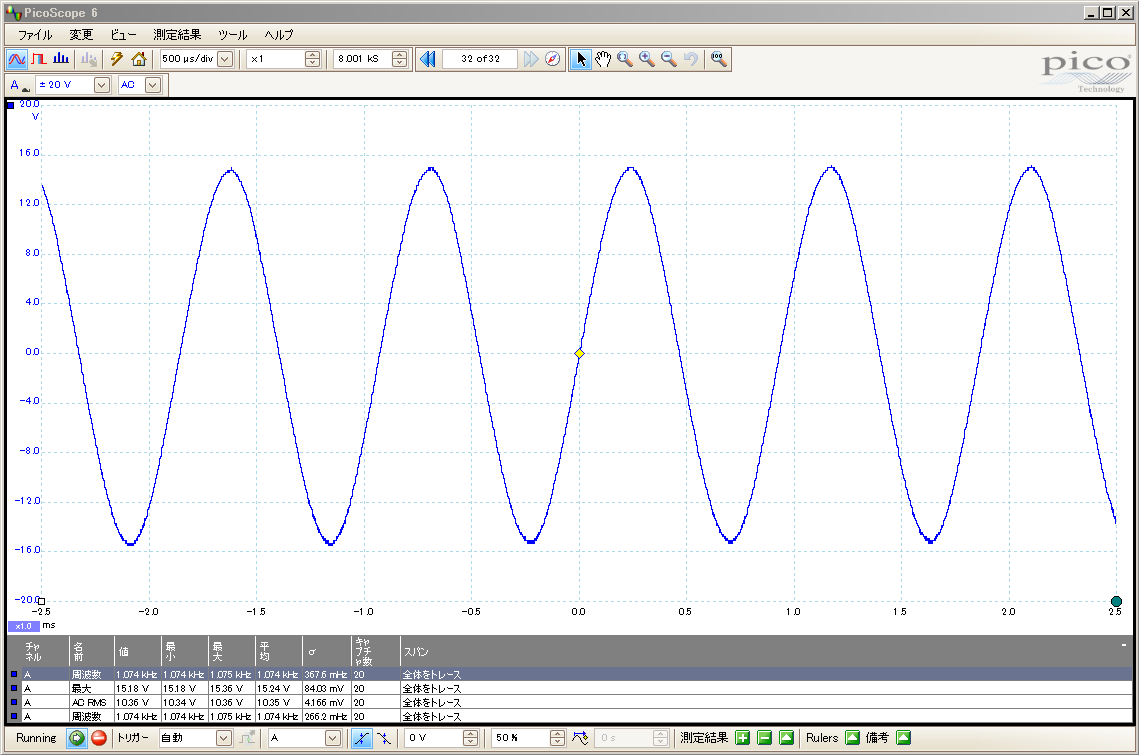

49.9Hz,10.6V	1.07KHz,10.4V	49.9KHz,7.8V

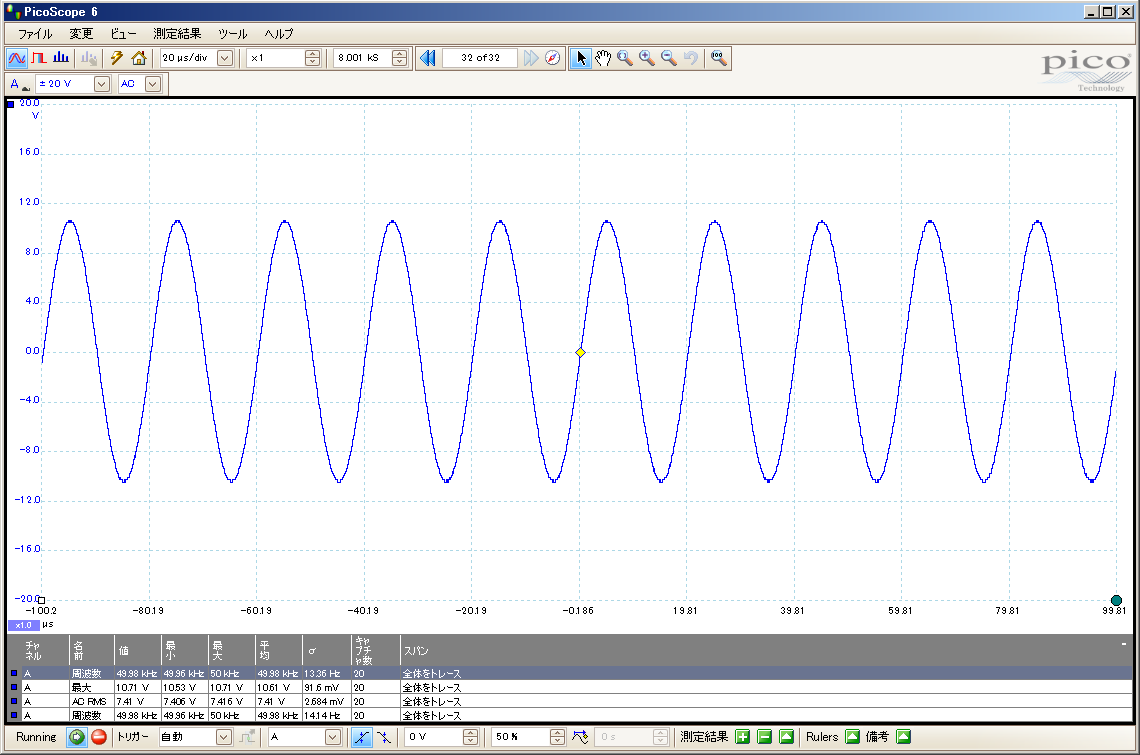

右チャネル　5Ω抵抗負荷

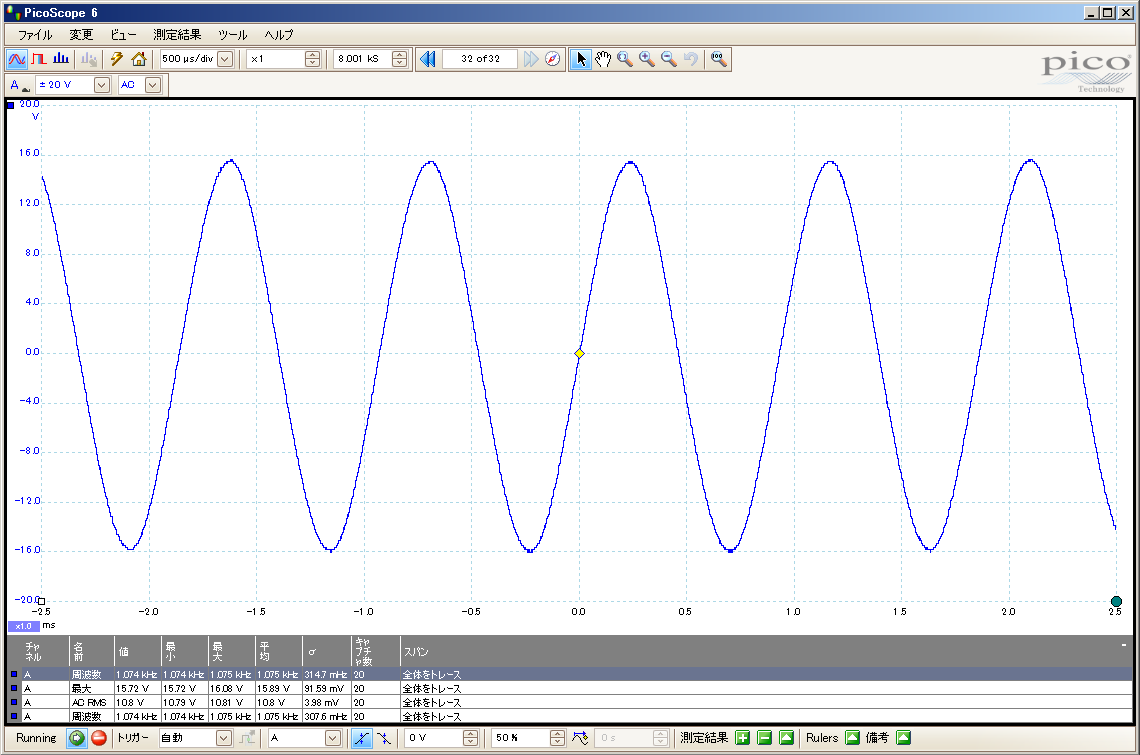

49.96Hz,10.6V	1.08KHz,10.8V	49.98KHz,7.4V

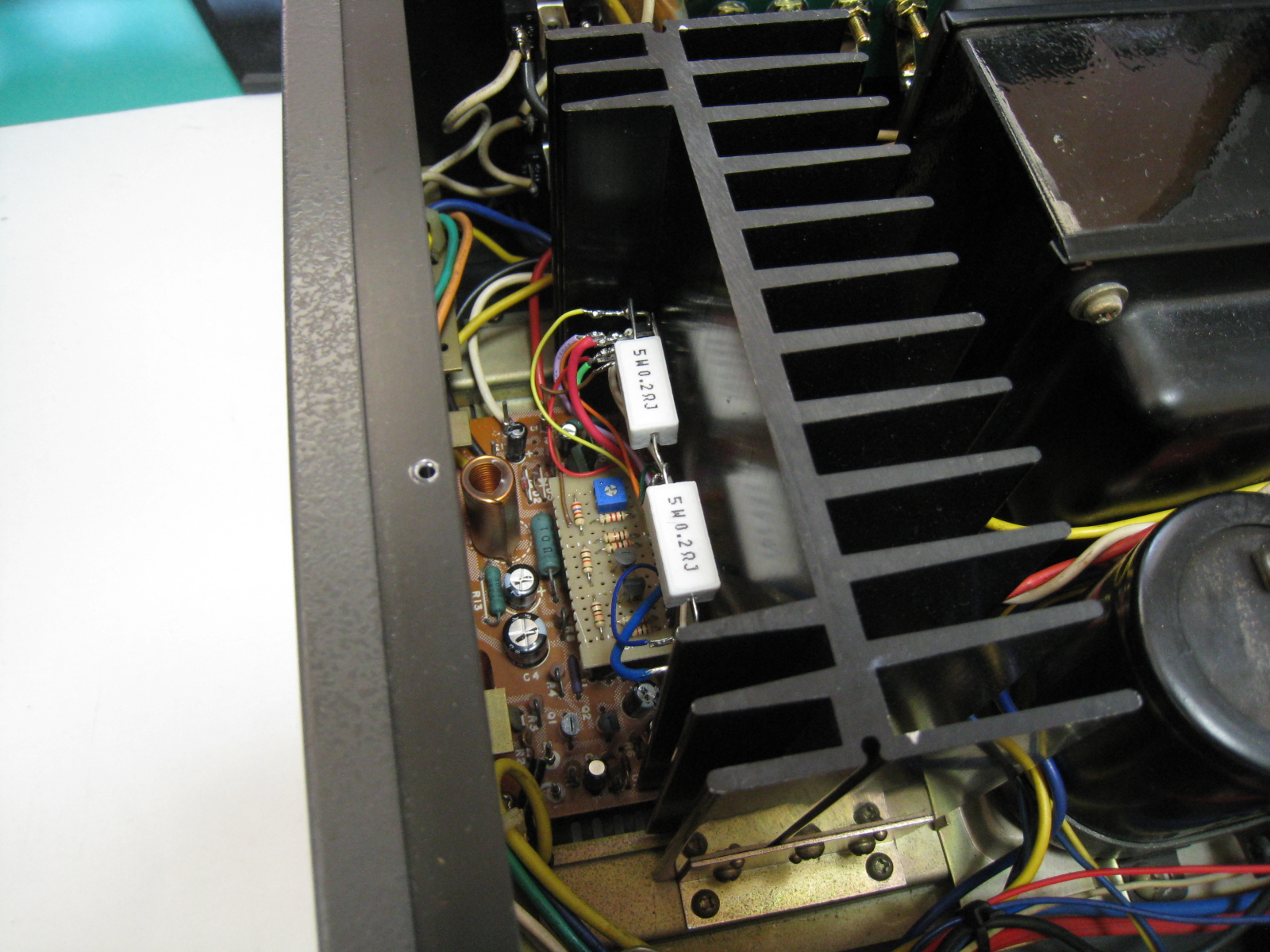

本体に組み込みました。

　ひずみ等の測定には、正確な発振器や歪率計が必要です。残念ながら、このような物は持ち合わせていません。上記の波形観測も、自作の簡単な発振器とＵＳＢのペンオシロを使っての観測です。結果は正確ではありませんが左右の差はほとんどないといえると思います。

　過電流保護回路の動作確認については、出力トランジスタを破壊する恐れもありますので止めておきました。スピーカー端子をショートした時にうまく働いてくれることを期待しておきます。

　回路を本体に組み込んで完成です。完成後、正弦波を入力し、５Ωの抵抗負荷に 10V x 10V / 5Ω = 20W の出力で暫くエージングしてみました。ヒートシンクは結構熱くなりましたが熱さは左右同じような感じでした。勿論、熱暴走は起こったりしませんでした。
