ONKYO MD/CDミニコンポ FR-X7Aの修理 2010.04.10

    ■ジャンクのFR-X7A

    出力不良のジャンク

     先日、ミニコンポ「FR-7GX」の修理で電気的な故障の修理を久々に楽しめたことから、 もう一度同じような修理をしてみたいと思い、ヤフーオークションにてジャンクの「FR-X7A」を落札した。

     オークション出品案内によると、「CD/MD再生できるが、CDトレーが開閉しない。また後の端子( スピーカー出力)から音が出ない」というものであった。

     トレーの開閉不良はよくある症状でゴムベルトの劣化だろう。ベルト交換で直るはずだ。 もう一つのスピーカー出力が無いという点が面白い。何らかの電気的な故障が起こっているはずだ。

     音が出ないのに、CD/MD再生できるというのも変な話だ。出品者は、ディスプレーの表示で、 CD/MDの再生を確認したのだろう。それにしてもトレーが 開かないのに、CDの再生が確認できたというのはちょっと謎だ。


    ■動作確認

     届いた「FR-X7A」を早速に調べてみる。

     CDトレーは、イジェクト釦を押しても何も反応しない。ところが、暫くすると、ディスプレーに CDのトラック数と録音時間が表示された。中にCDが入ったままに なっているようだ。

     プレイ釦を押すと再生が始まり、ディスプレーのレベルメーターが元気よく振れた。 出品者が、トレーが開かなくてもCDの再生を確認出来た謎がこれで解けた。

    ヘッドフォンジャックが破損

     続けて、インプット釦を押してMDを選択し、MDの再生を確認して見ると、MDをスムースに認識し、 レベルメーターも元気よく振れた。

     次にヘッドフォン出力を確認して見る。ヘッドフォン出力が 正常であれば、アンプに問題は無く、故障箇所は、その先となる。その先といっても配線があるだけなのだが。 ヘッドフォンジャックにヘッドフォンプラグがうまく差し込めない。よく 眺めてみると、ヘッドフォンジャックが破損している。

     ここまで確認してきて、このコンポの出力不良の原因が ほぼ判った。ジャック不良でスピーカーから音が出なくなっているのだ。スピーカーを接続してボリュームを 上げて見るも、やはり、繋いだスピーカーからはまったく音が出ない。


    ■故障原因と修理

     ・CDトレーの開閉不良

     分解して調べてみたらゴムベルトはまだまだ大丈夫であった。トレーが開かなかったのは、メカ部分の どこかが引っ掛かっていたためと思われる。一度分解したら直ってしまった。ただ開閉動作がもう一つ スムースでなかったので、古いグリスを拭い取り、新しくグリスアップし直した。これでスムースに 開閉するようになった。

     ・スピーカー出力不良

     最近のFRシリーズ機はどうか知らないが、当方が今までに扱ったFRシリーズ機(V3,V5,V7,V77,X7,7GX,X7A)では、 ヘッドフォンを使用中には、スピーカーから音を出さないように ヘッドフォンジャックの中にスピーカー出力スィッチが組み込まれている。

     アンプの出力は、本体後方にあるスピーカー端子基板に接続されているが、スピーカー端子基板では、 アンプの出力を5芯のフラットケーブルにて、一旦操作パネルにあるヘッドフォンジャックへ導き、 ジャック内部のスィッチを経由させてからスピーカー端子に戻している。

    ケースカバーを外す

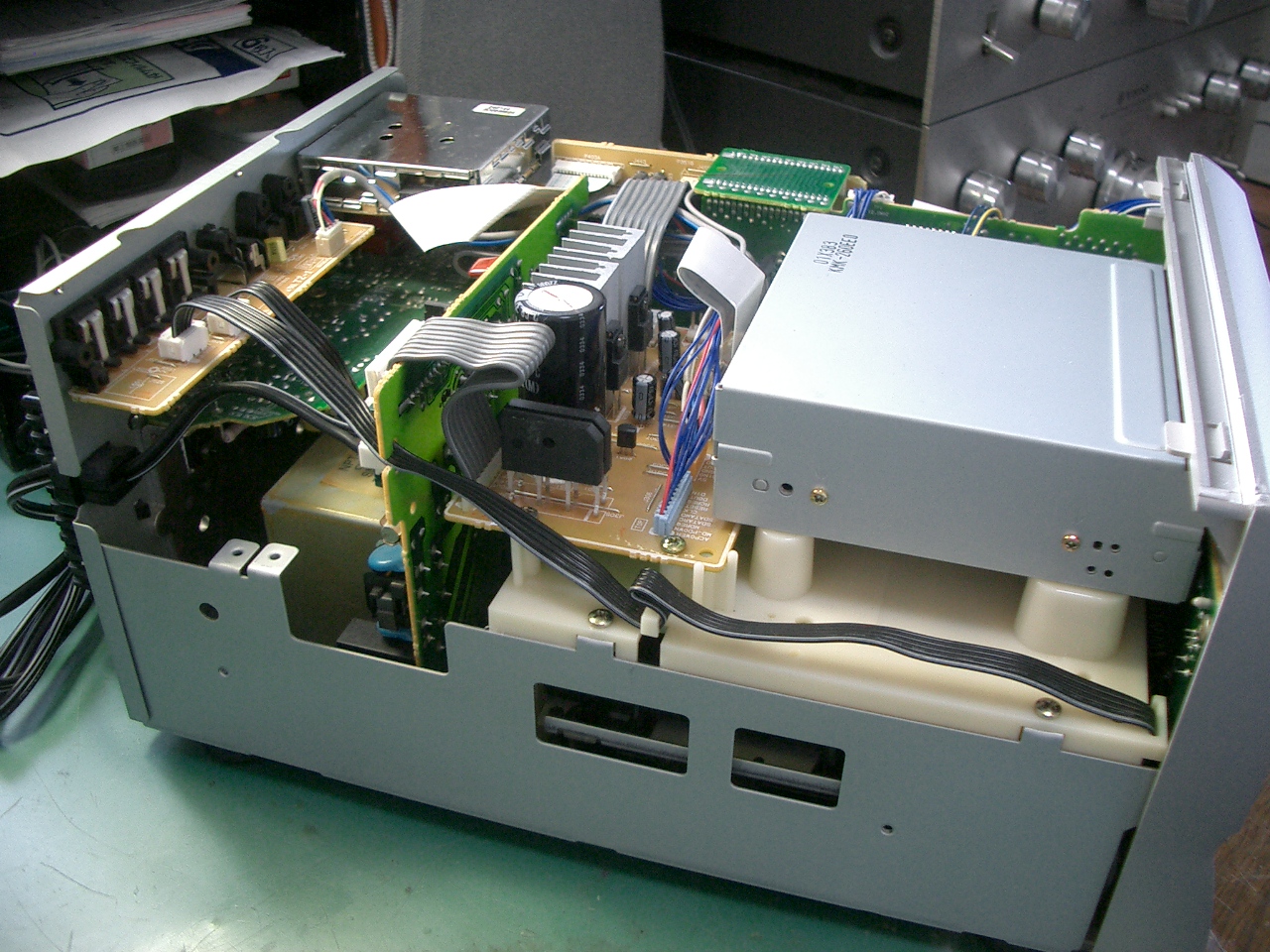

    FRシリーズの見慣れた内部

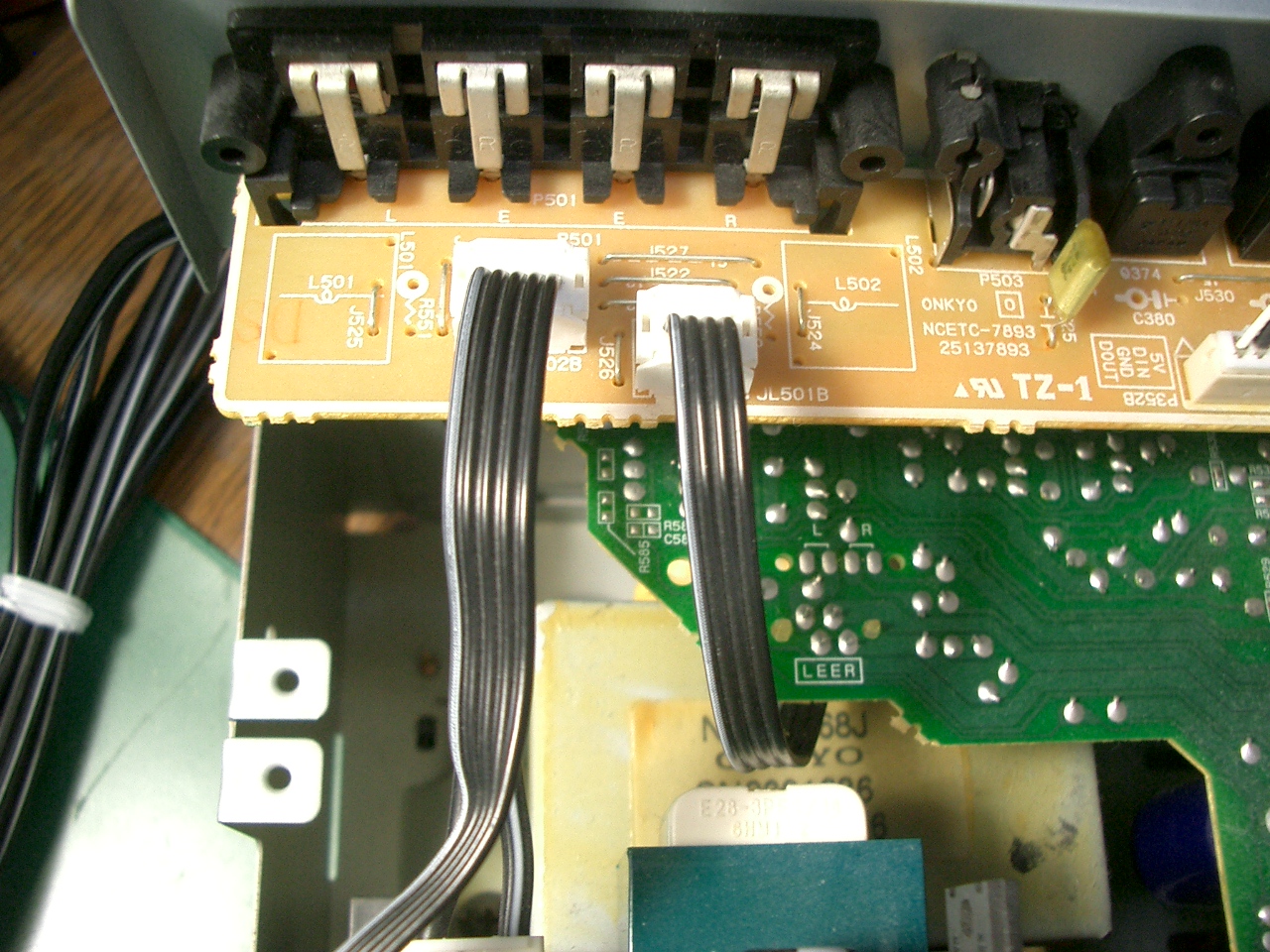

    右側の4芯ケーブルはアンプからの出力
    左側の5芯ケーブルはヘッドフォンジャックに接続

     ヘッドフォンがジャックに差し込まれていない時には、スィッチはオンとなり、 アンプの出力がスピーカーに接続され音が出るが、ヘッドフォンが差し込まれるとスィッチはオフ となりスピーカーから音が出なくなる。

     今回は、このジャックの破損により、ヘッドフォンを差していないにも係わらずスィッチが オフとなったままで、スピーカーから音が出ていないのであった。

     破損したジャックをなんとか接着剤で補修してみると、スピーカーからは音が出るようになったが、 ヘッドフォンが使えるようにはならなかった。完全な修理のためには部品交換が必要だ。

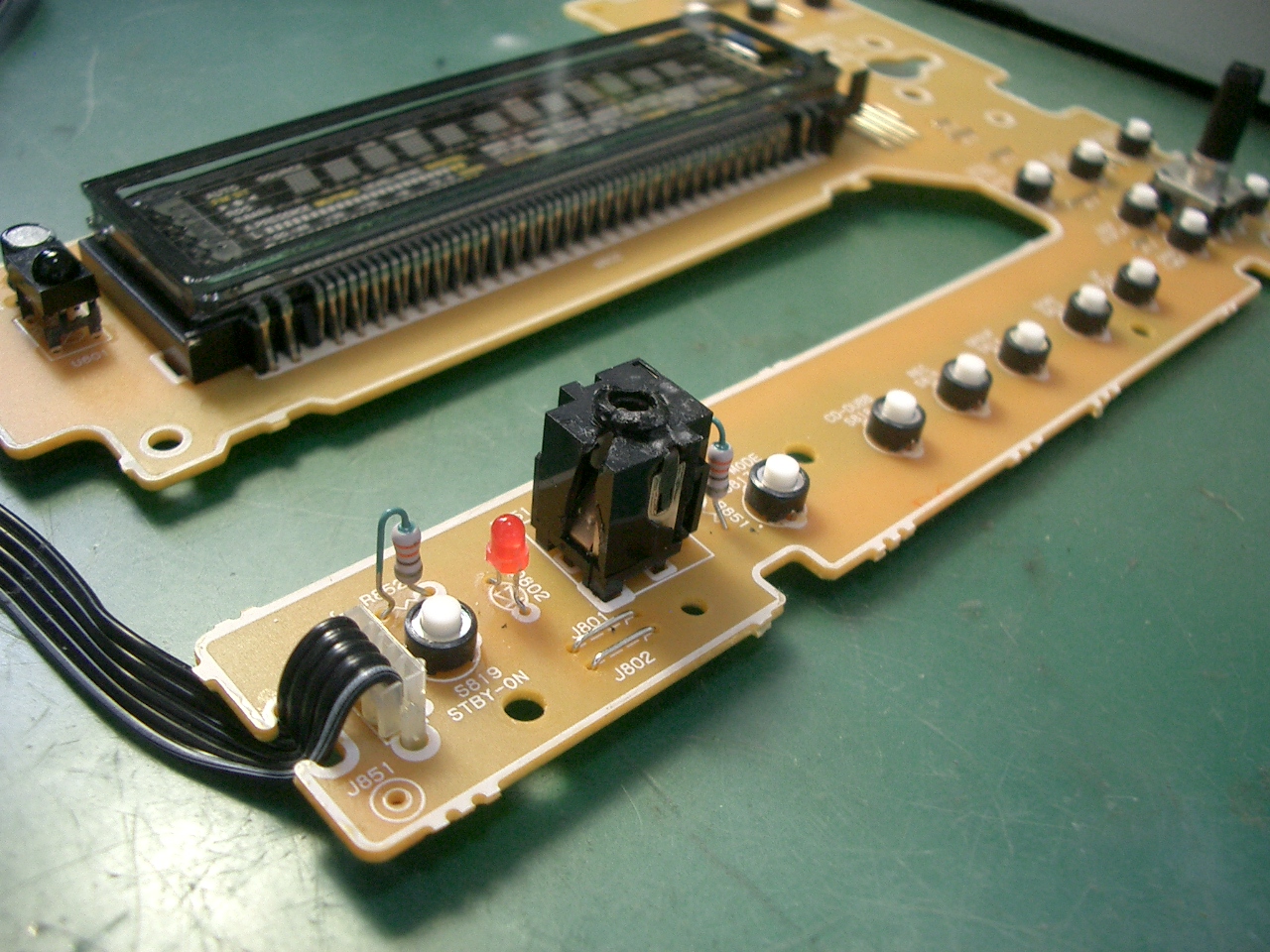

    破損していたジャックを接着剤で固める

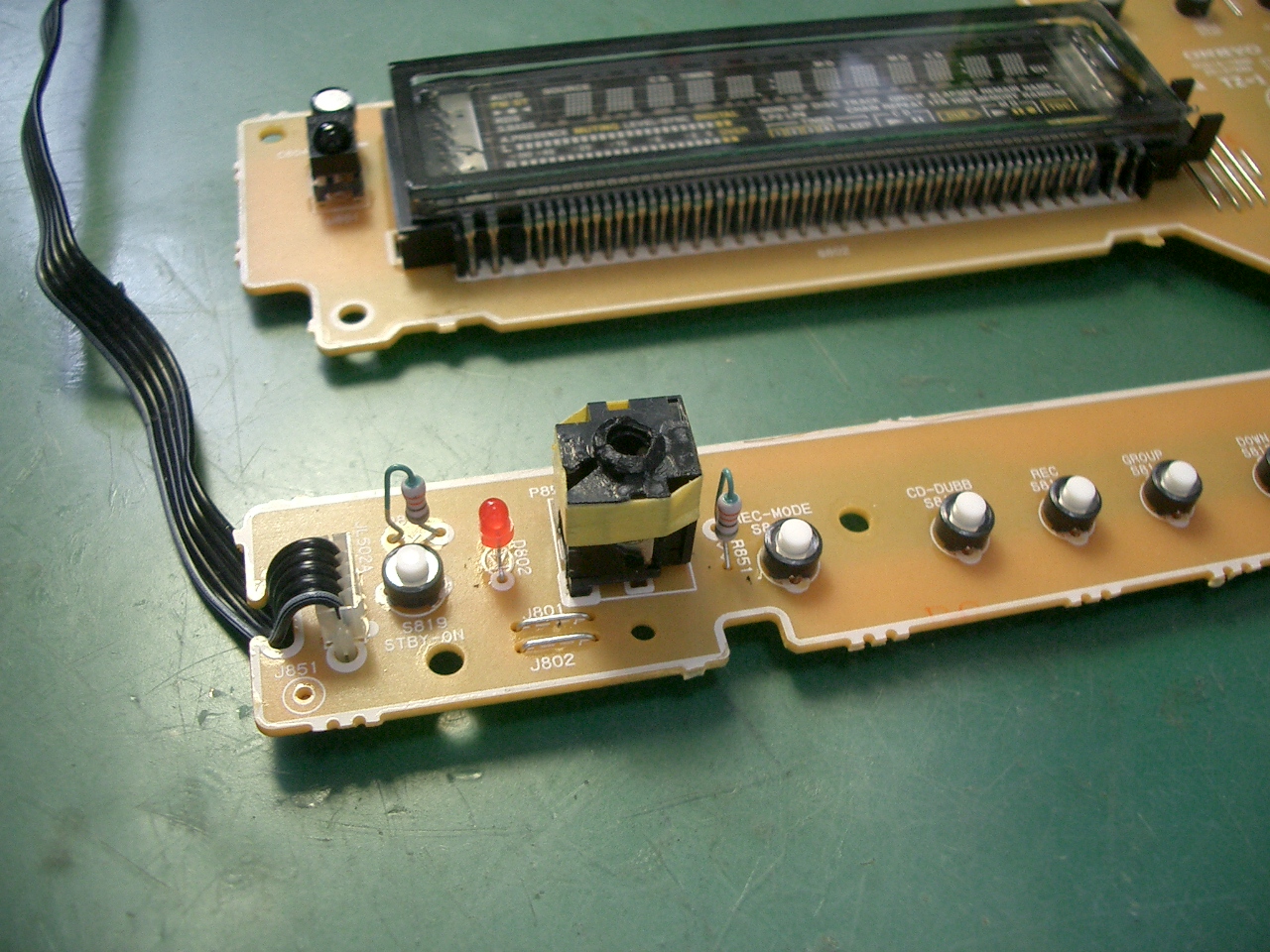

    さらにテープを巻いて補強
    スピーカーから音が出るようになったがヘッドフォンが駄目だ

     直ちにメールでONKYOに入手の可否を問い合わせる。部品在庫があるということなので 近くの電気店を通じて注文。一週間後に部品が届き、新品に交換して修理完了である。

     今回の修理、一応電気的な不具合修理ではあったが、原因究明があまりにも呆気なく終わってしまい、 もう一つ満足感が足りない。ヤフーオークションを覗いて見ると、「電源が入りません」という FR-X7のジャンク品が出品されていた。単なるヒューズ切れなら面白くないが、それ以外に原因が あるなら面白そう。でも出品価格1,000円はちと高い。

    ONKYOからジャックを購入
    新品のジャックに交換
    見た目も綺麗になり音も出るようになった
