昨年末に、ONKYOのMD/CDミニコンポ「FR-X7」のジャンク品をハードオフで購入した。ジャンク理由は、MD、CDともに再生不可というもの。見た目は綺麗で目立つ傷も無い。

　自宅に持ち帰り動作確認をして見た。CDはトレイが全く開閉しない。たぶんローディングベルトの劣化だろう。MDは、商品タグに反して再生良好だ。飛び越し選局も問題ない。

　早速に分解して見る。内部には積もりに積もった埃が一杯。刷毛で埃を拭い、硬く絞った濡れ雑巾で汚れを落とす。

　問題のCDユニットは、案の定ゴムベルトが劣化していた。新品のベルトと交換する。CDユニットを仮組みして再生テストを行って見るもCDの認識に問題は無い。ラッキーなことにピックアップはまだ健在のようだ。

　これで、このFR-X7の修理は完了。清掃を含めてざっと３時間余りの作業であった。

見た目も綺麗なFR-X7のジャンク	バックパネルは汚れが目立つ程度	内部には埃が堆積

　FR−X7のCDベルト交換までの分解手順を写真で示してみる。FRシリーズのミニコンポ、若干の違いはあるもののここで示した手順で分解できるはず。ただしDVD対応機については分解の経験が無いのでなんともいえない。

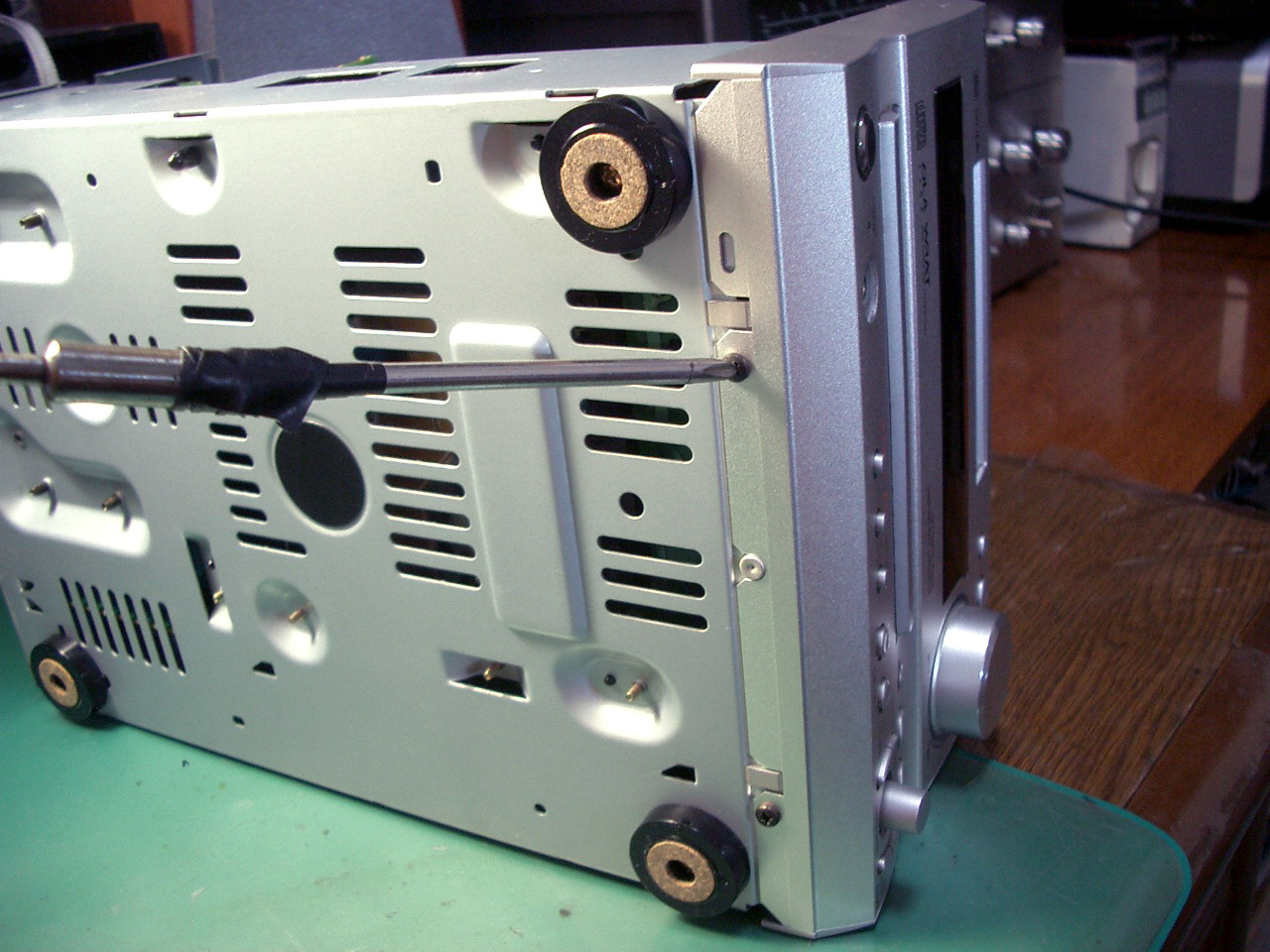

ここからがスタート	最初にケースカバーを外す	底面の前部のビス２本を外す	ボリュームつまみとマルチジョグつまみを引き抜く

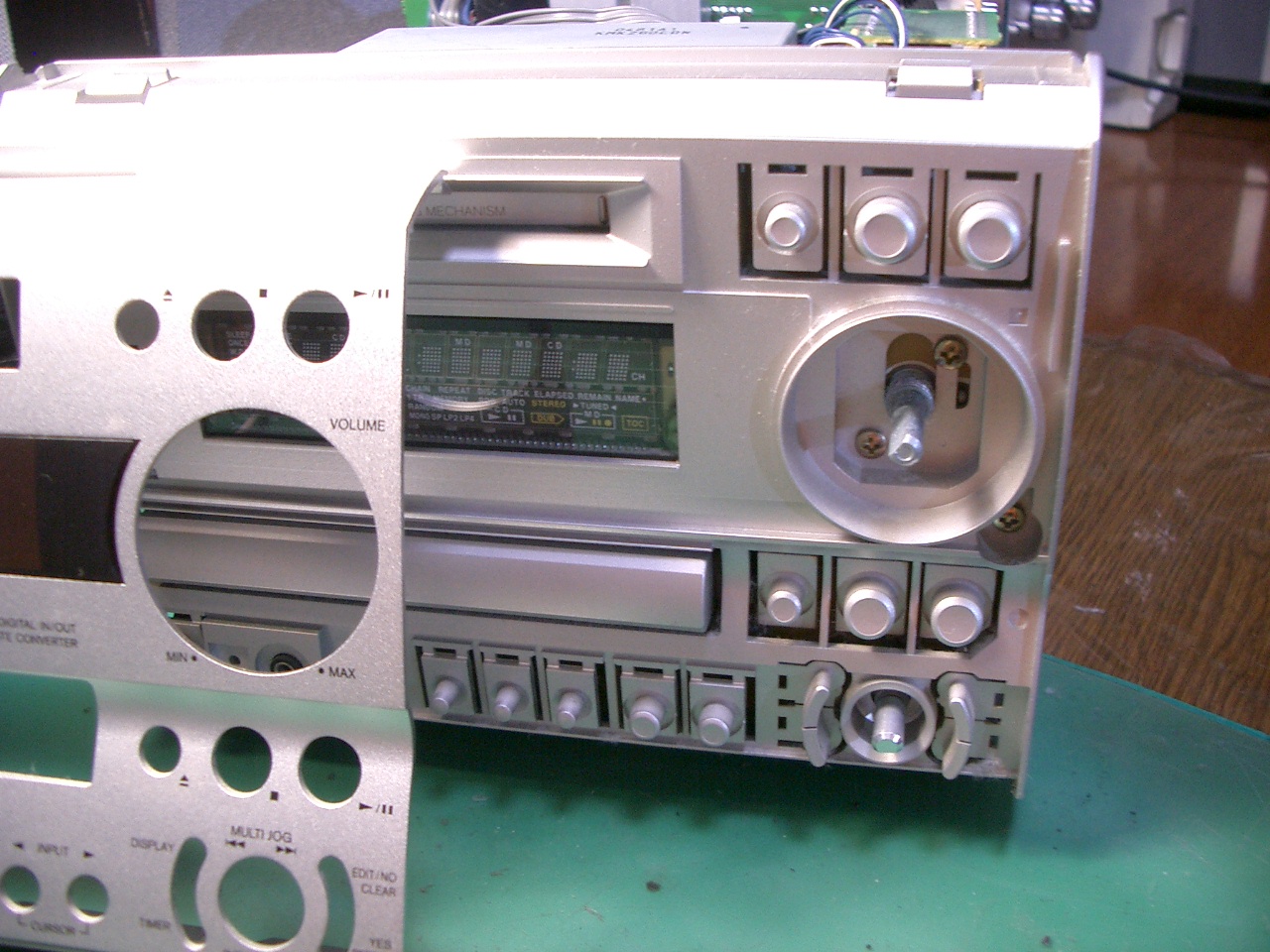

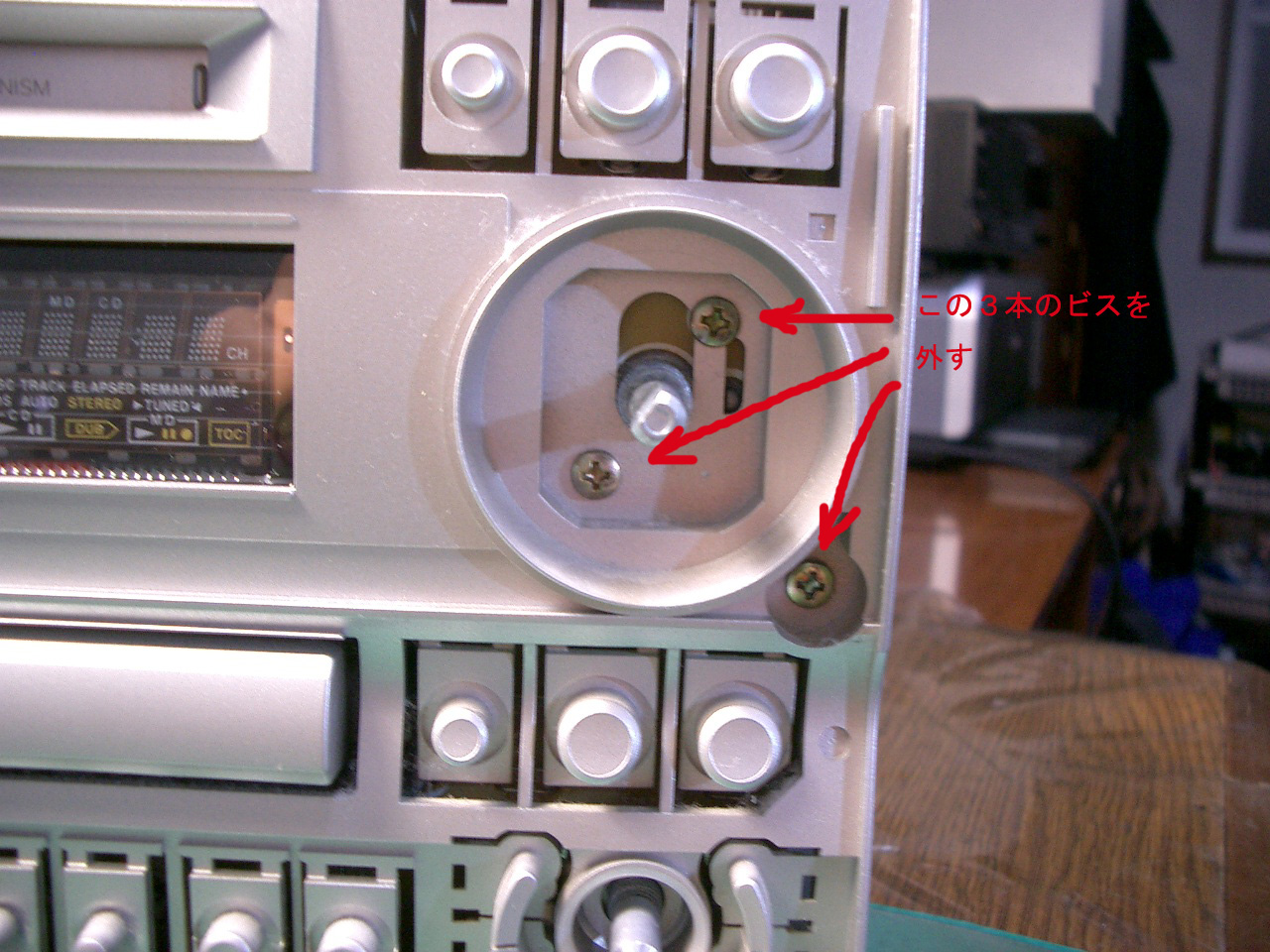

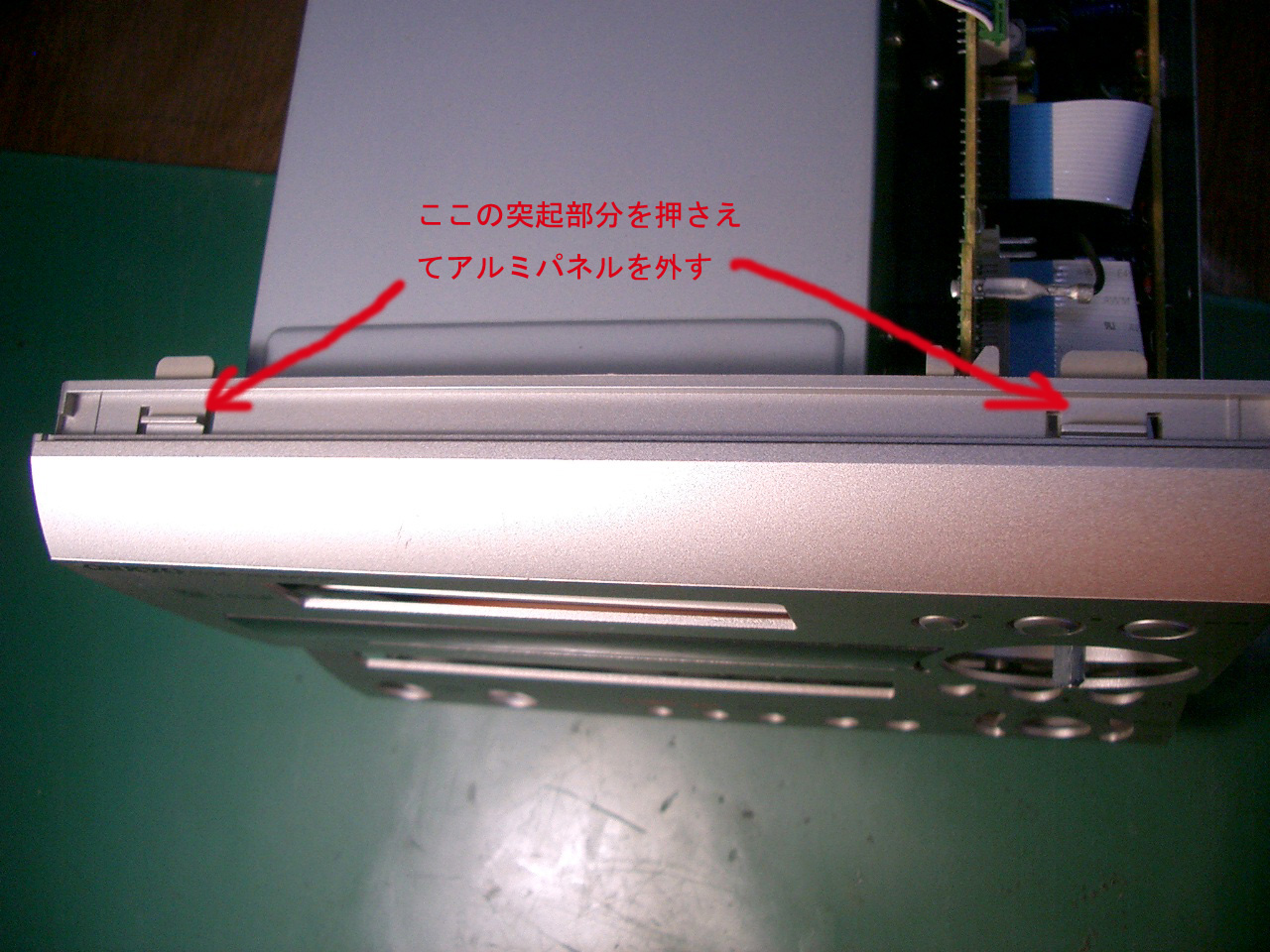

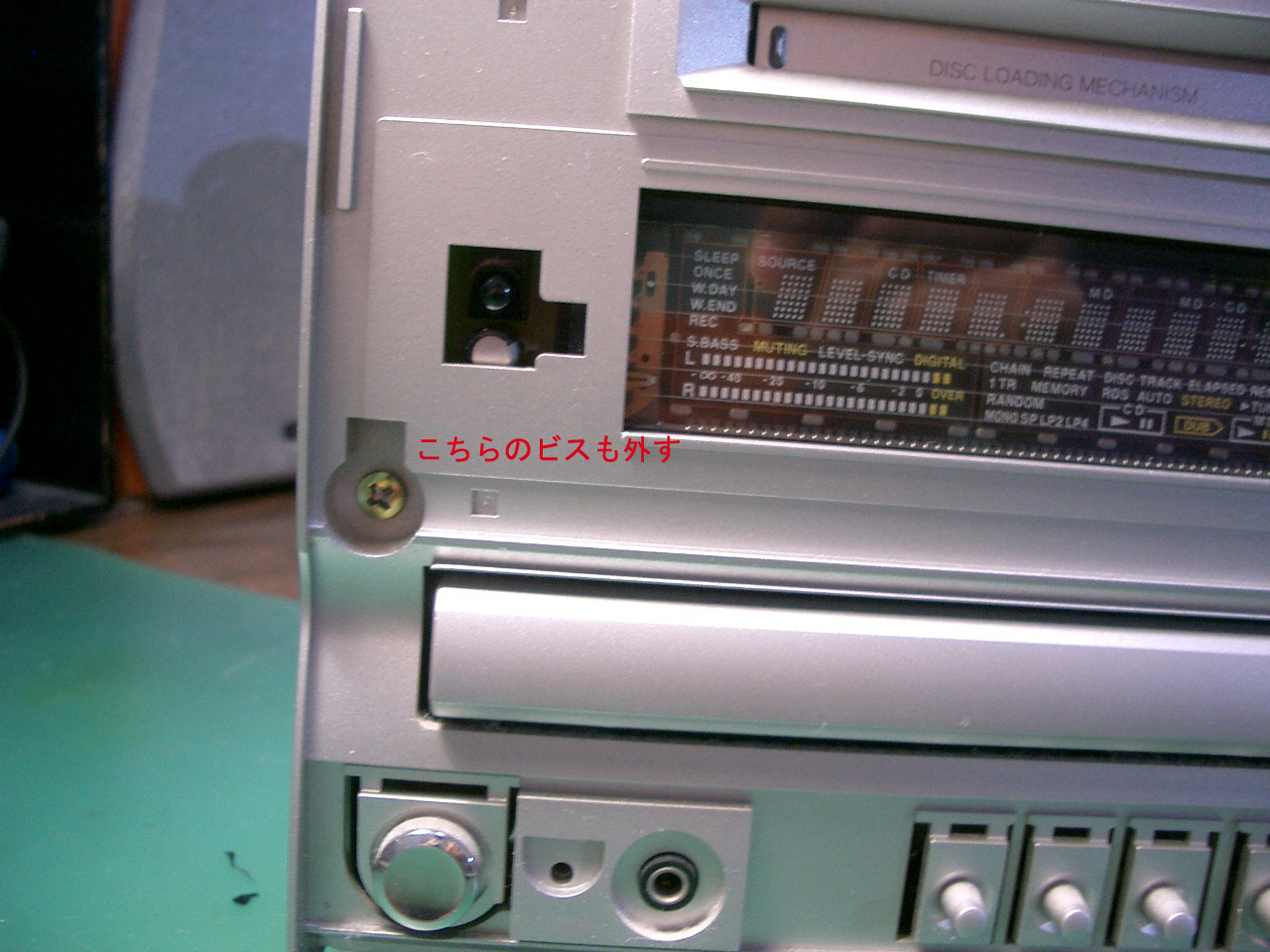

操作パネル上部の爪の部分を押し下げてアルミパネルを外す	アルミパネルが外れた様子	ボリュームのところにある３本のビスを外す	正面左側のビスも外す

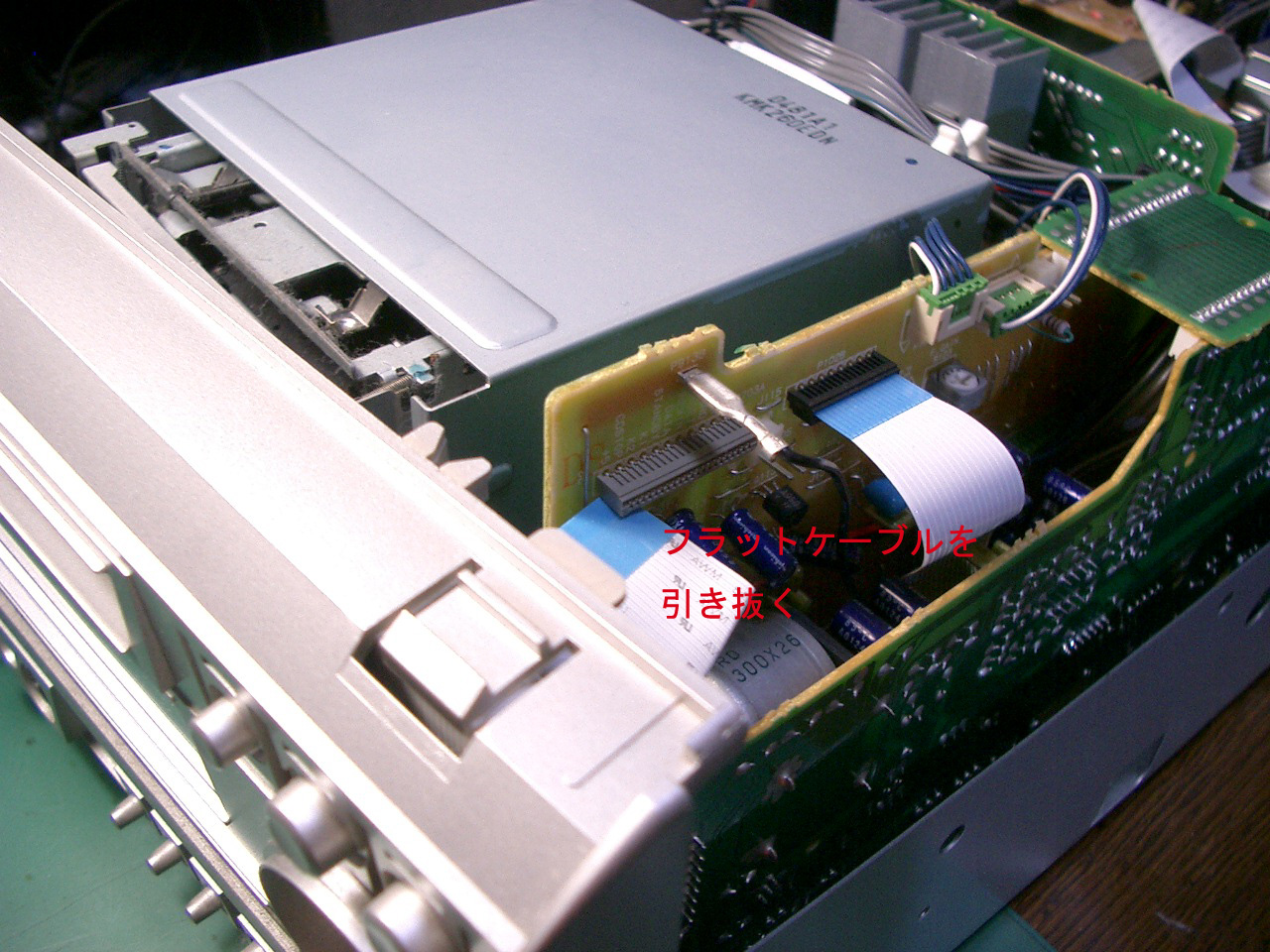

操作パネルのフラットケーブルを引き抜く	後部端子板からヘッドフォーンケーブルを抜く コネクタ中央の白い部分を押し下げると簡単に抜ける	操作パネルが外れた状態	４本のビスを緩めてMDユニットを取り外す

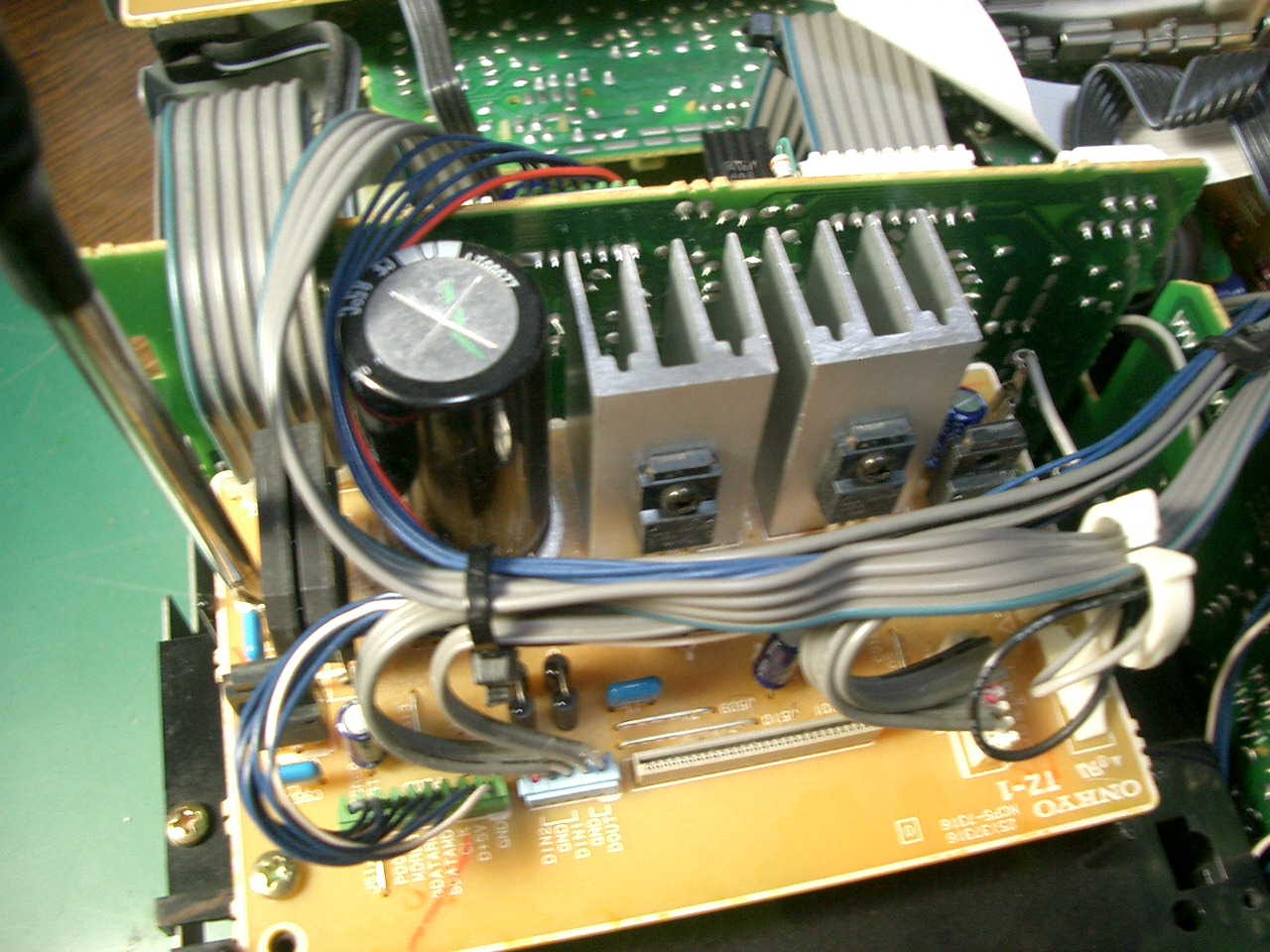

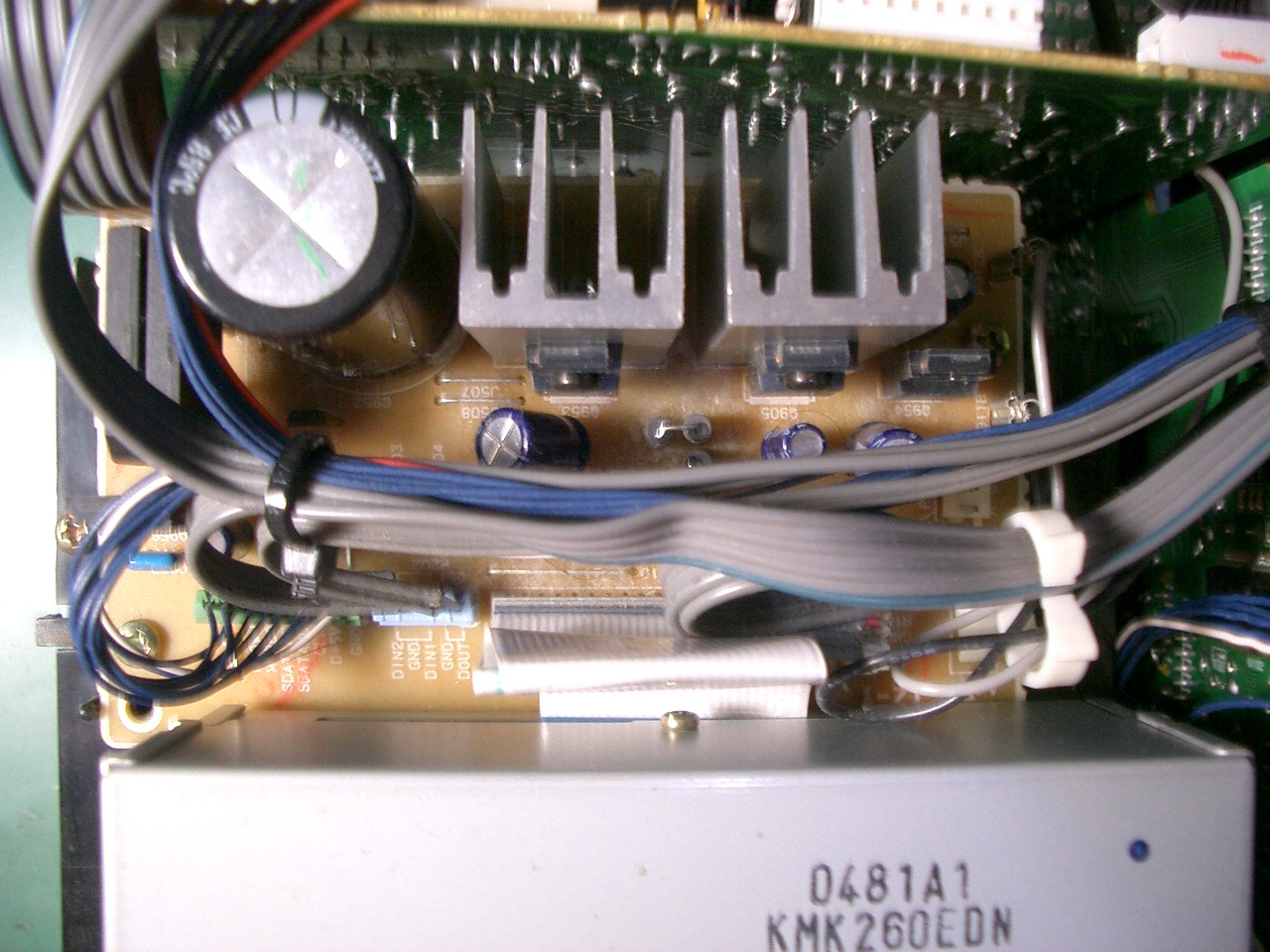

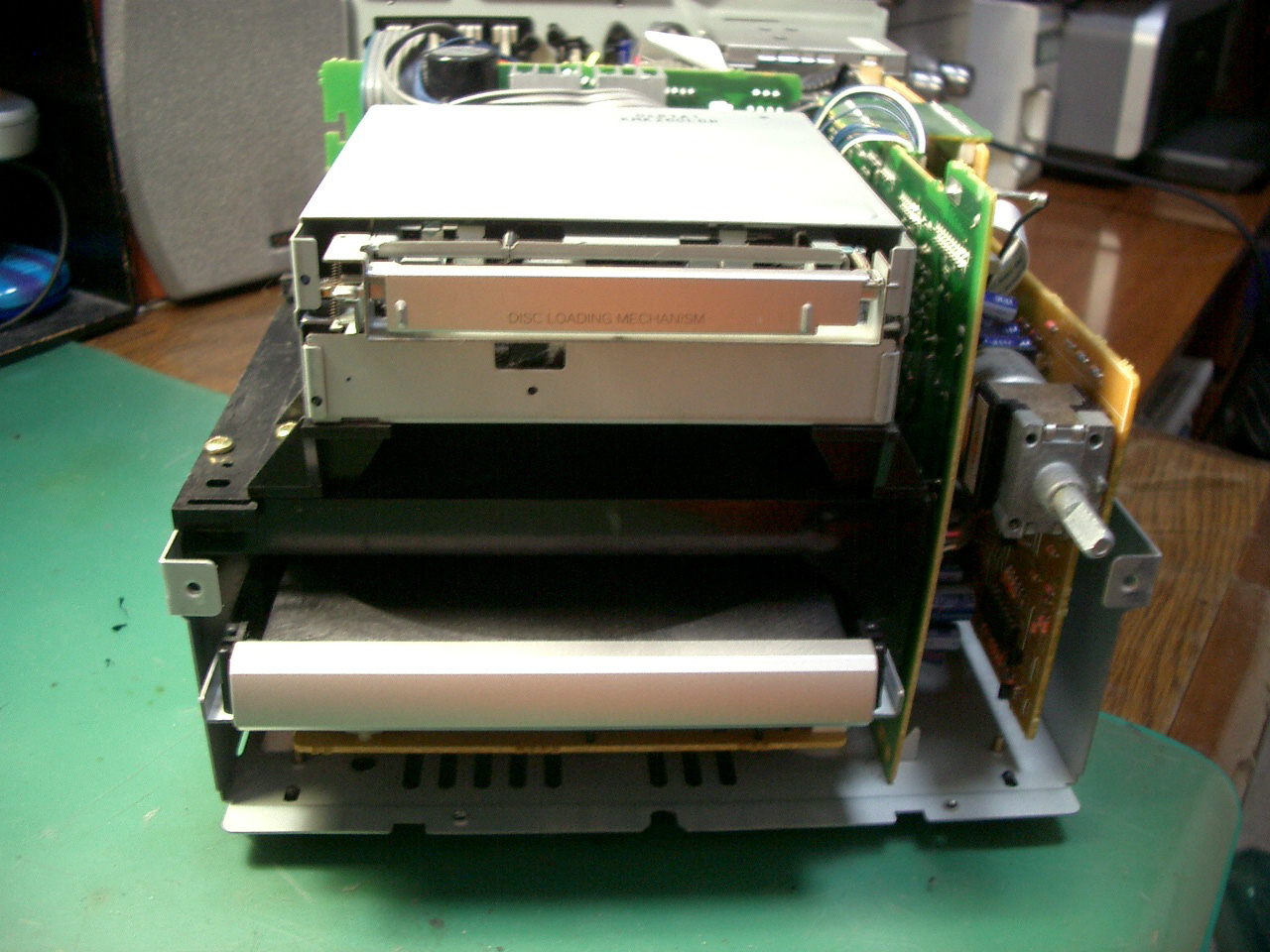

MDユニットからのフラットケーブルを引き抜く	MDユニットが外れた状態	３本のビスを外して電源ユニットを外す ケーブルは取り付けたまま、ユニットを上に起こして後ろ側に倒しておく	CDユニットカバーを止めているビス２本を外す

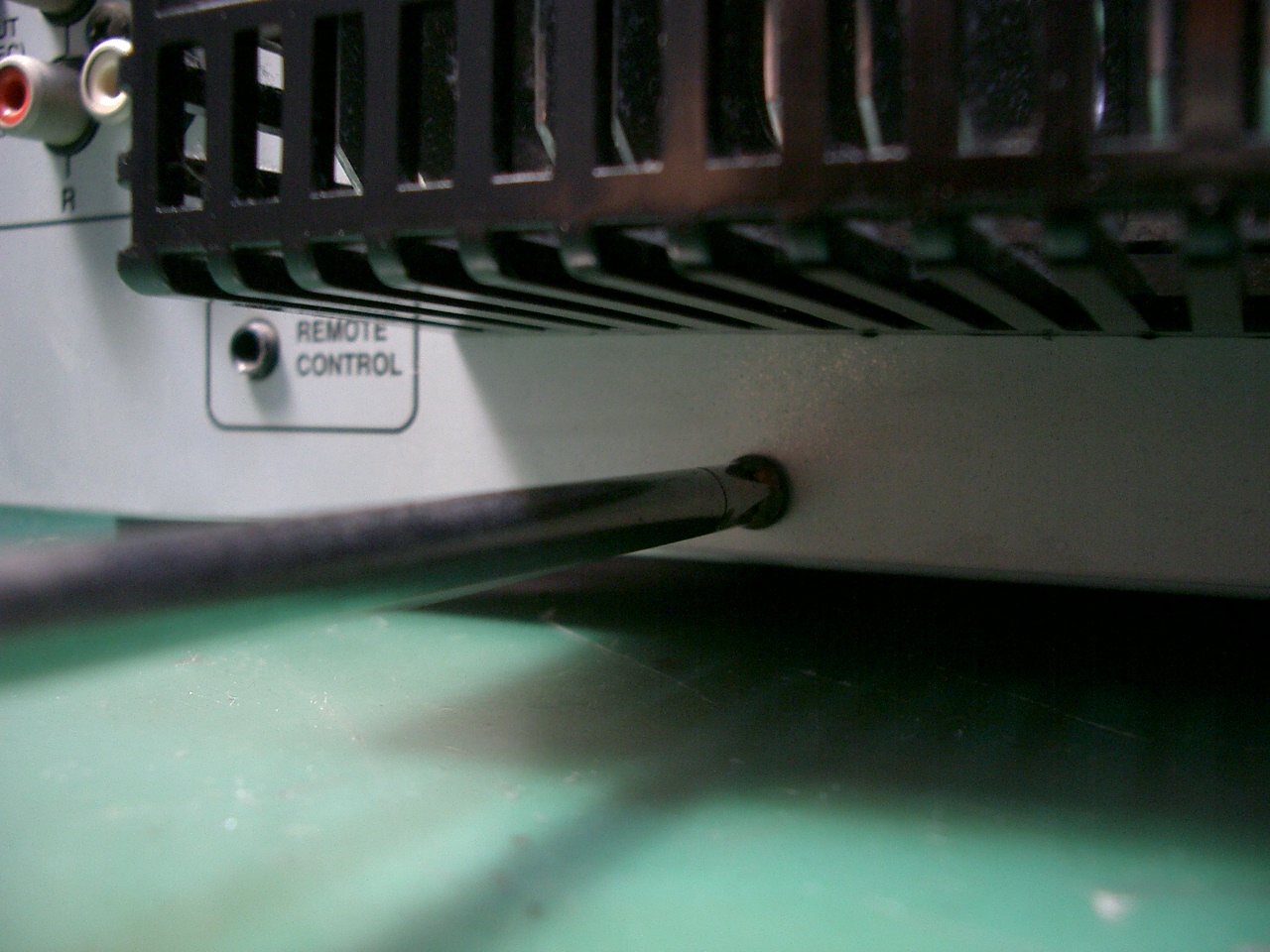

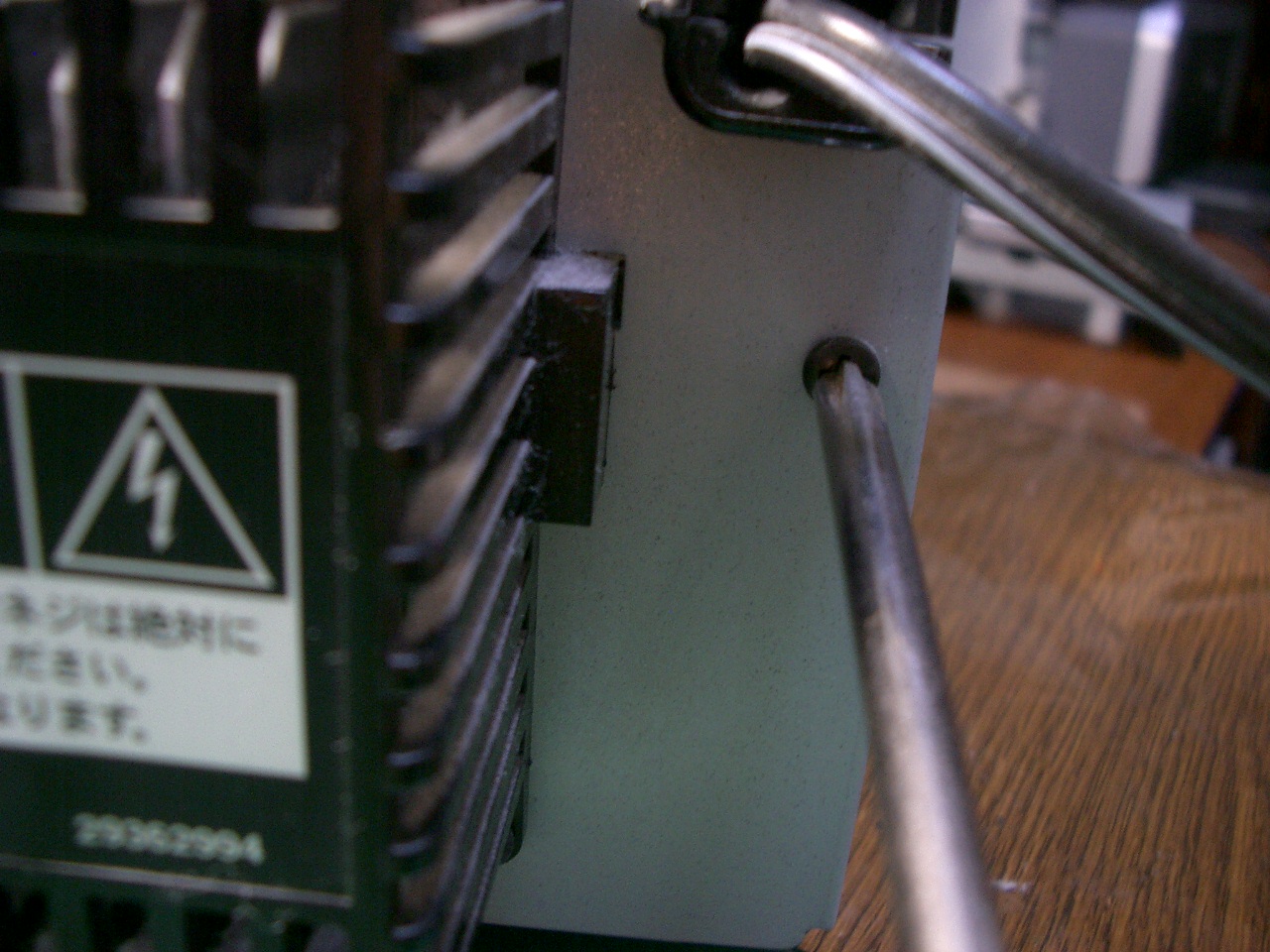

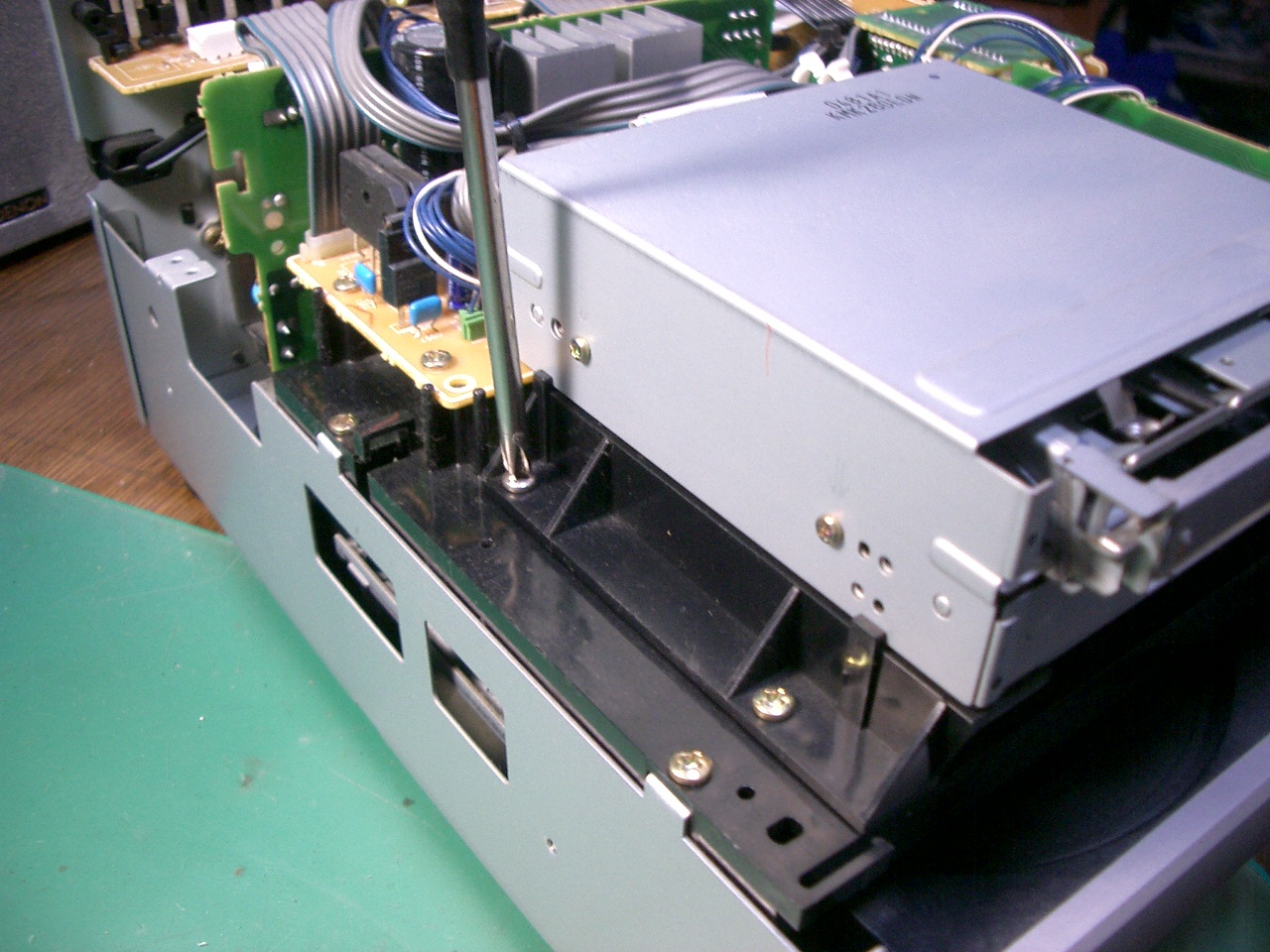

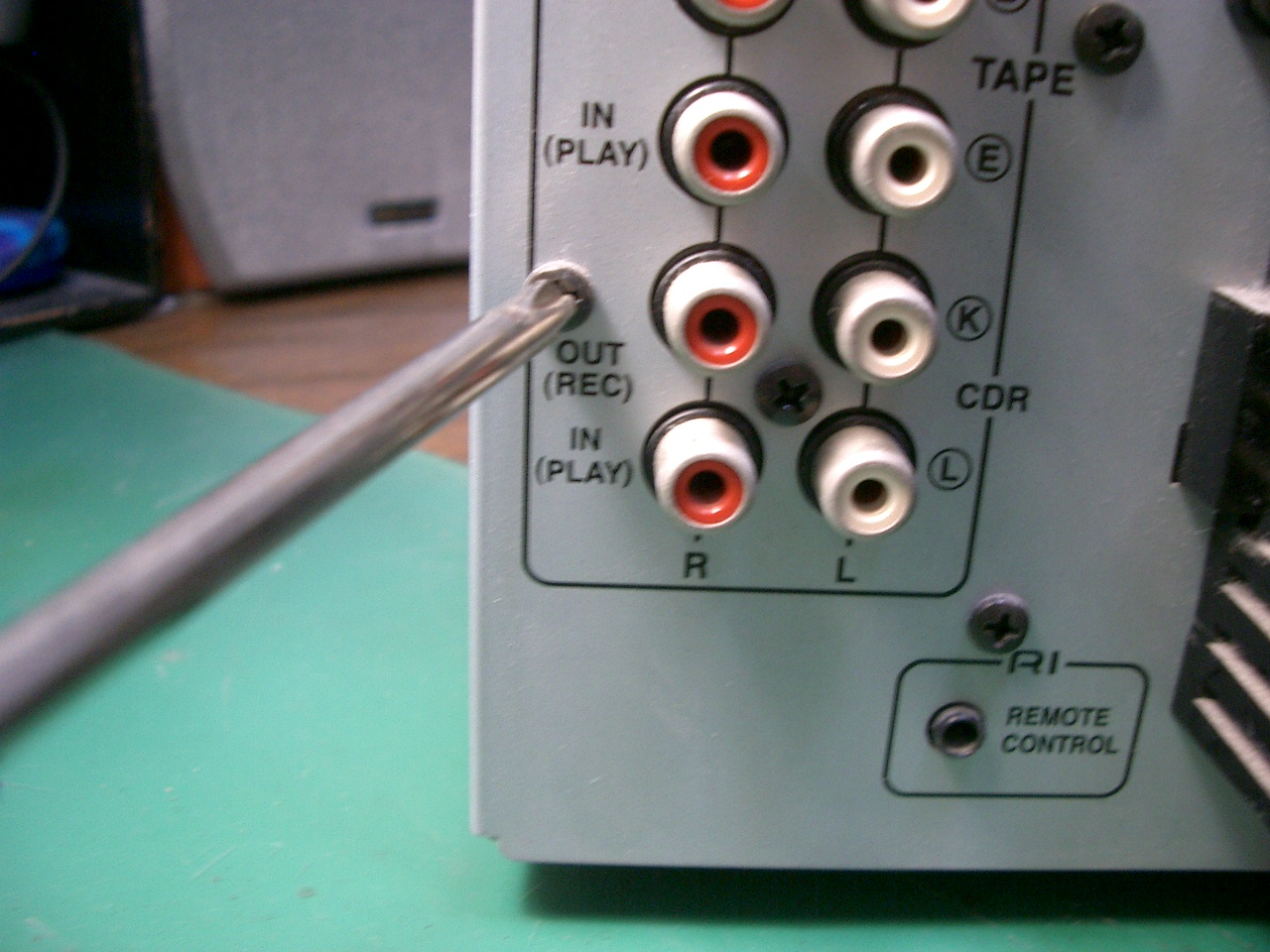

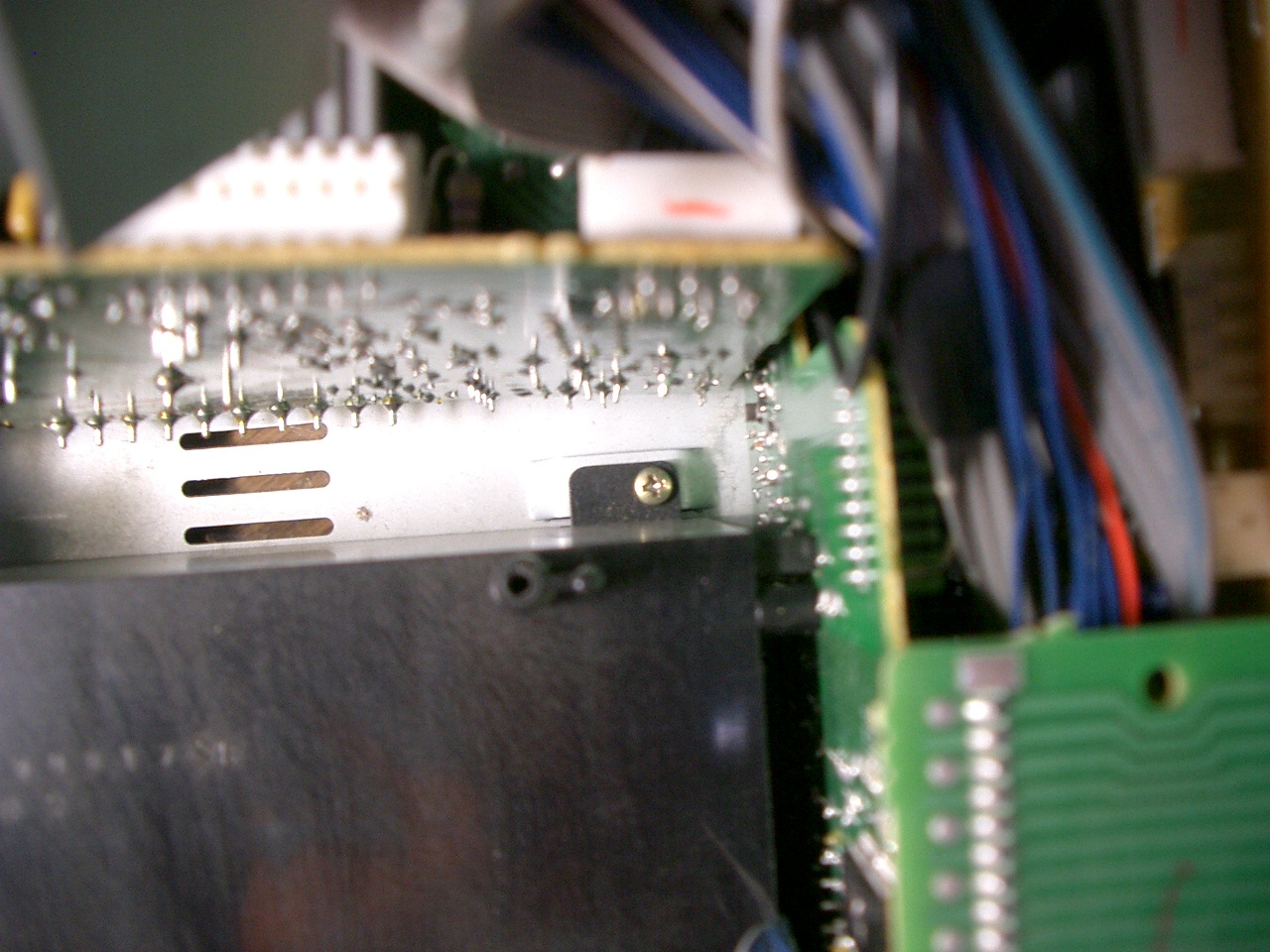

奥側の下にもビスが一本あるのでこれも外す ＊この段階ではまだユニットカバーは外さないこと	バックパネルとシャシーを止めているビスを外す	こちら側のビスも外す	放熱カバーの下にあるビスも外す。 バックパネルがシャシーから外れた状態にしておけばよい

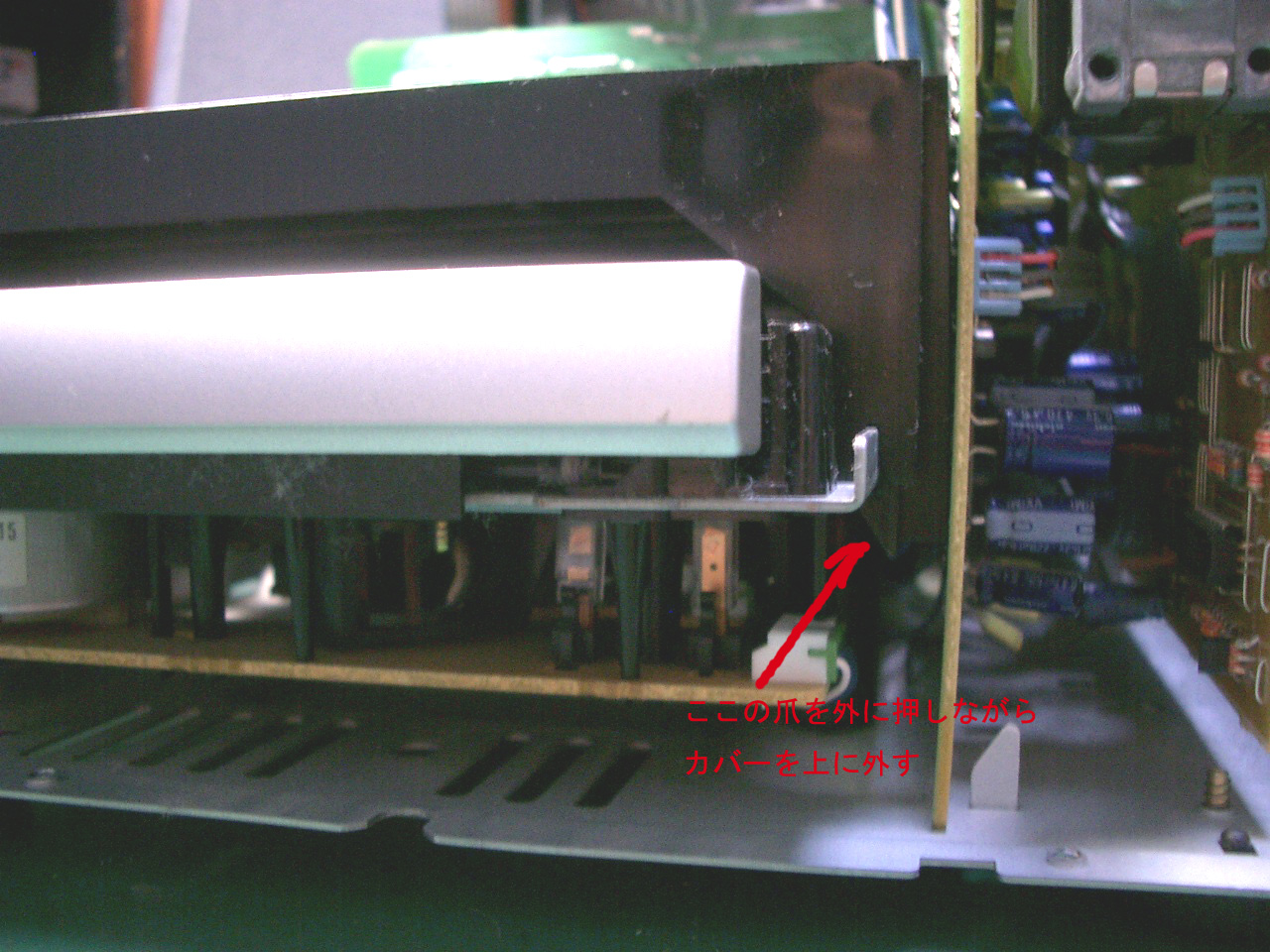

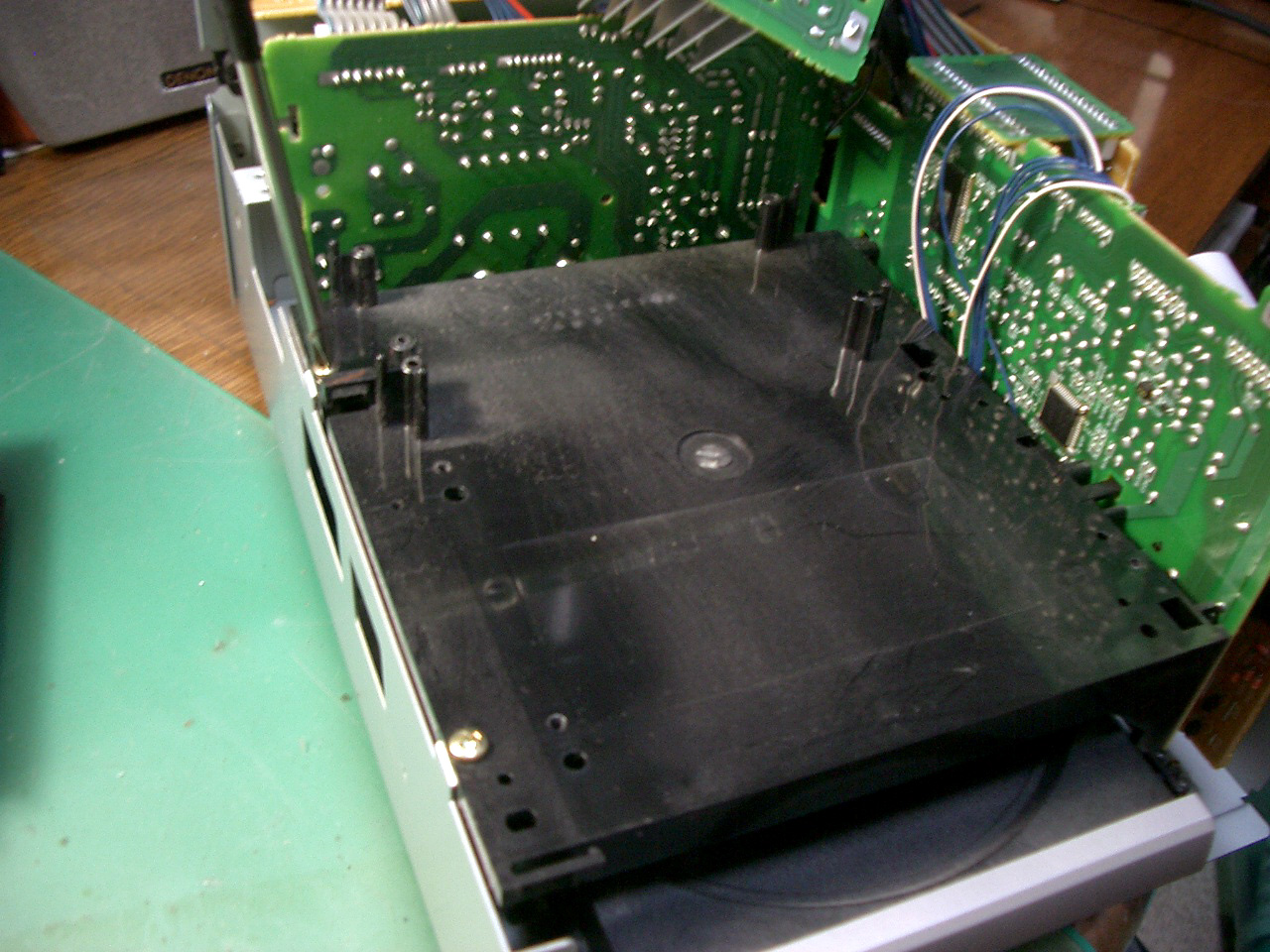

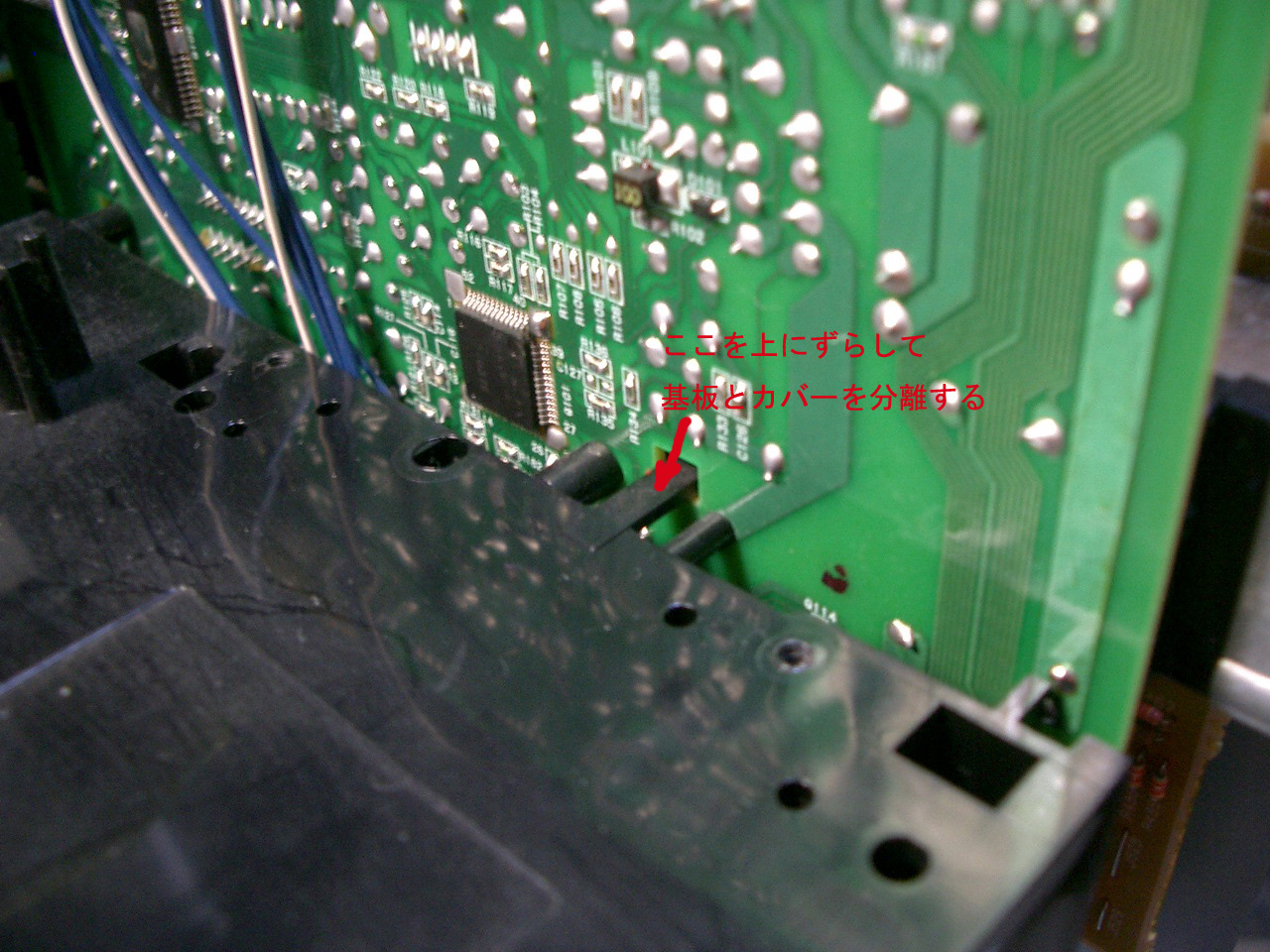

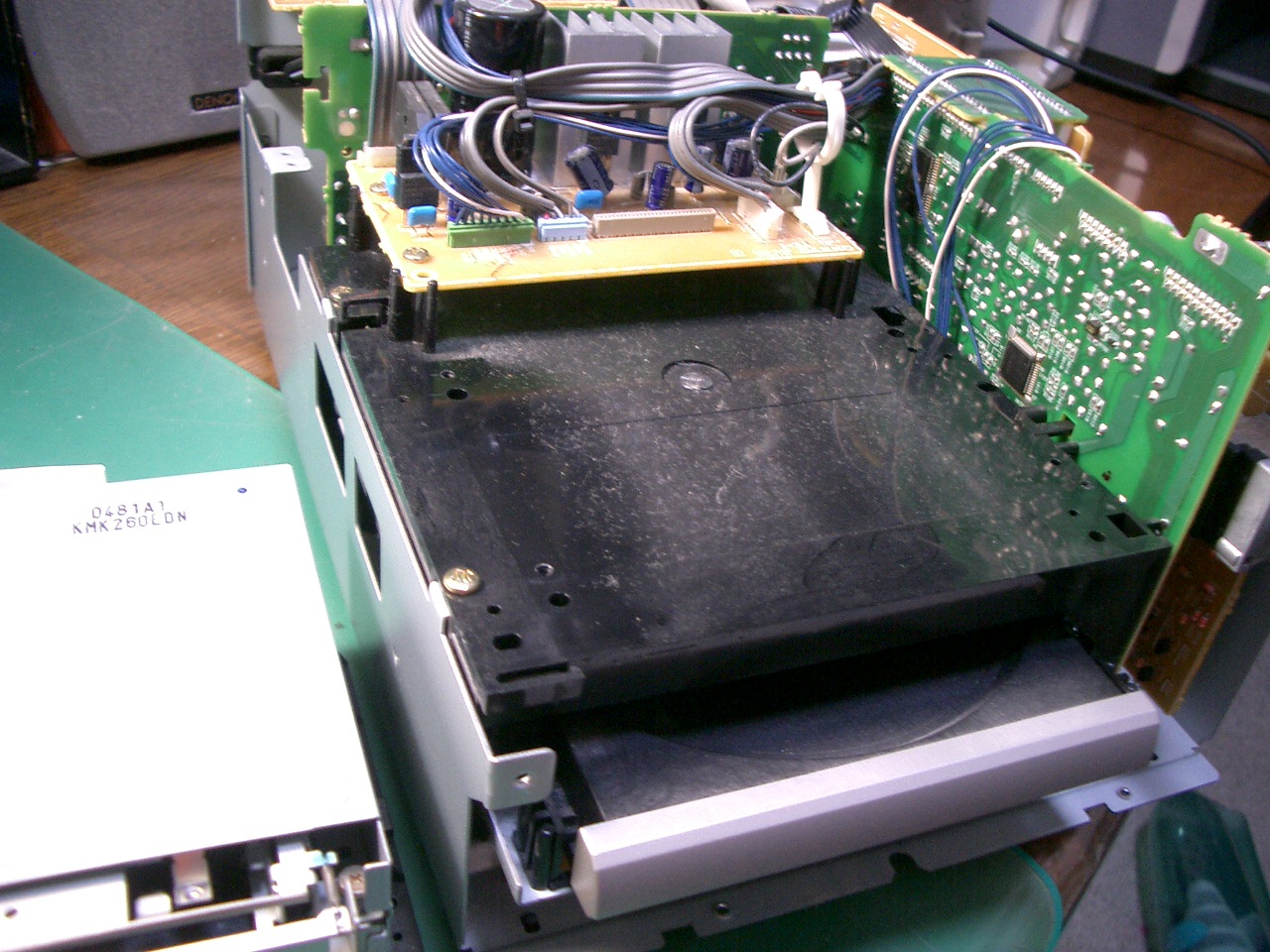

CDユニットカバー下側の爪の部分を押し開いてカバーを上に持ち上げて外す	基板とユニットカバーを固定している爪を折らないように注意して基板をカバーから外す	奥側にも爪があるので、こちらも外す	CDユニットカバーを外した状態

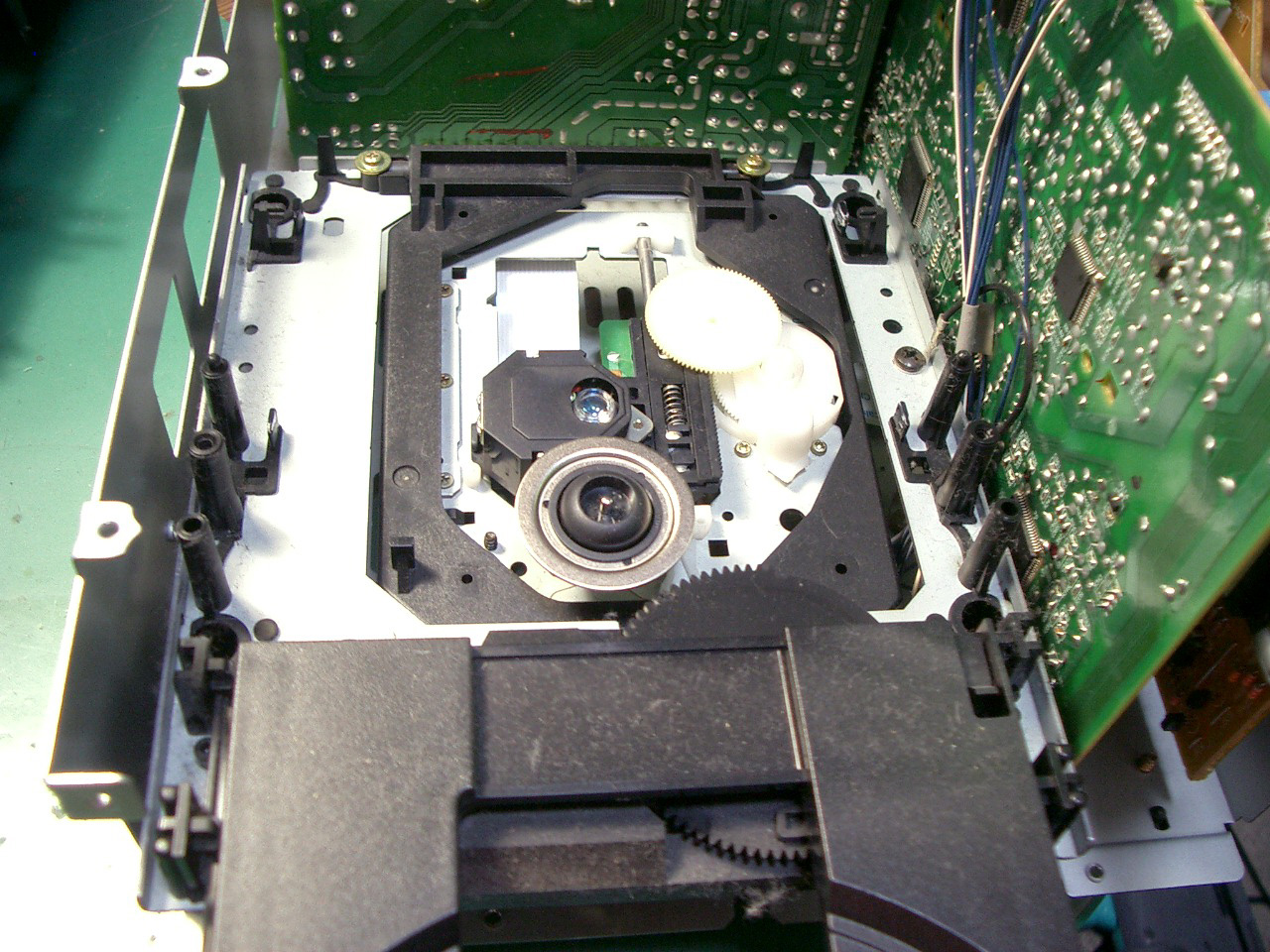

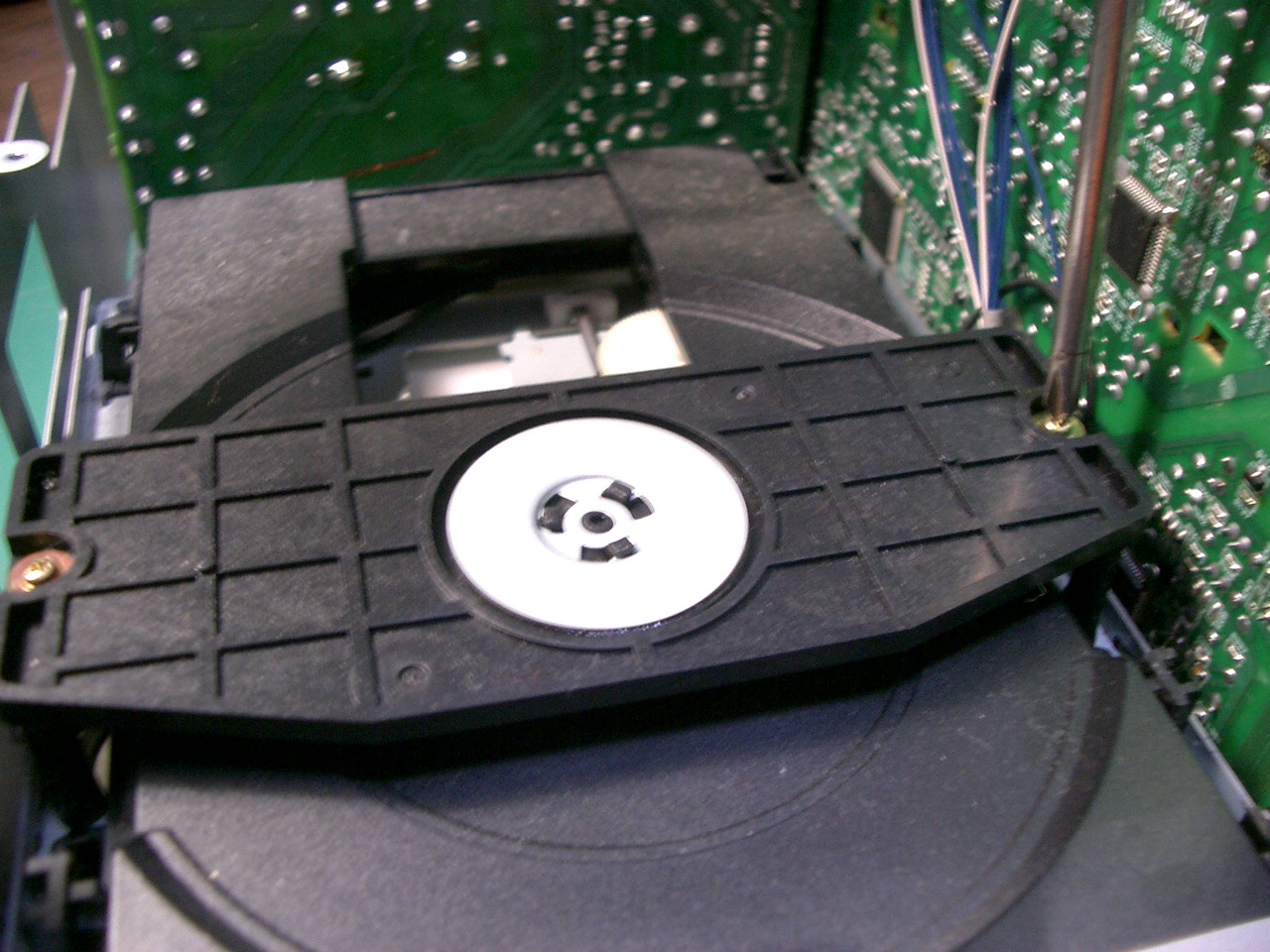

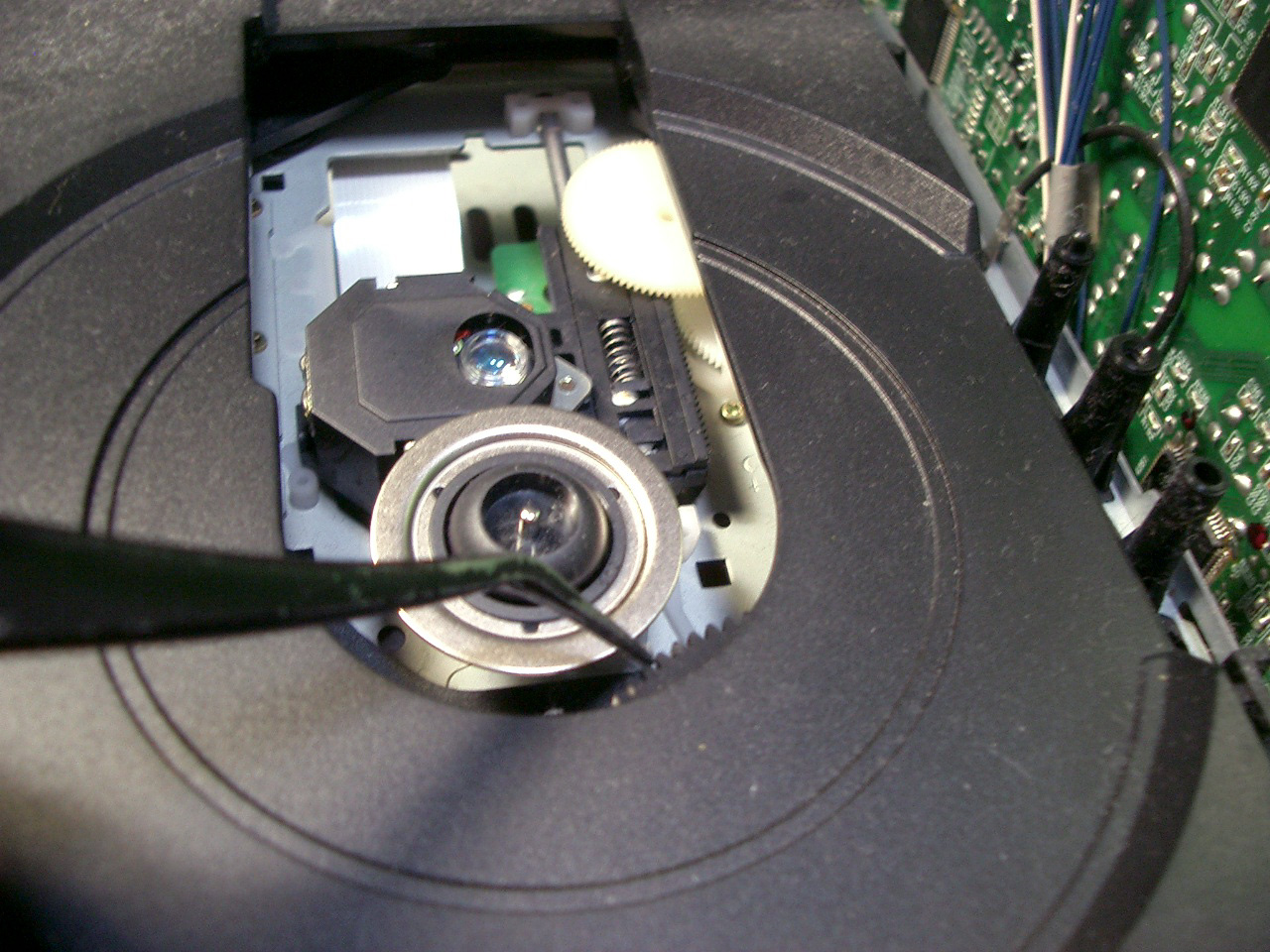

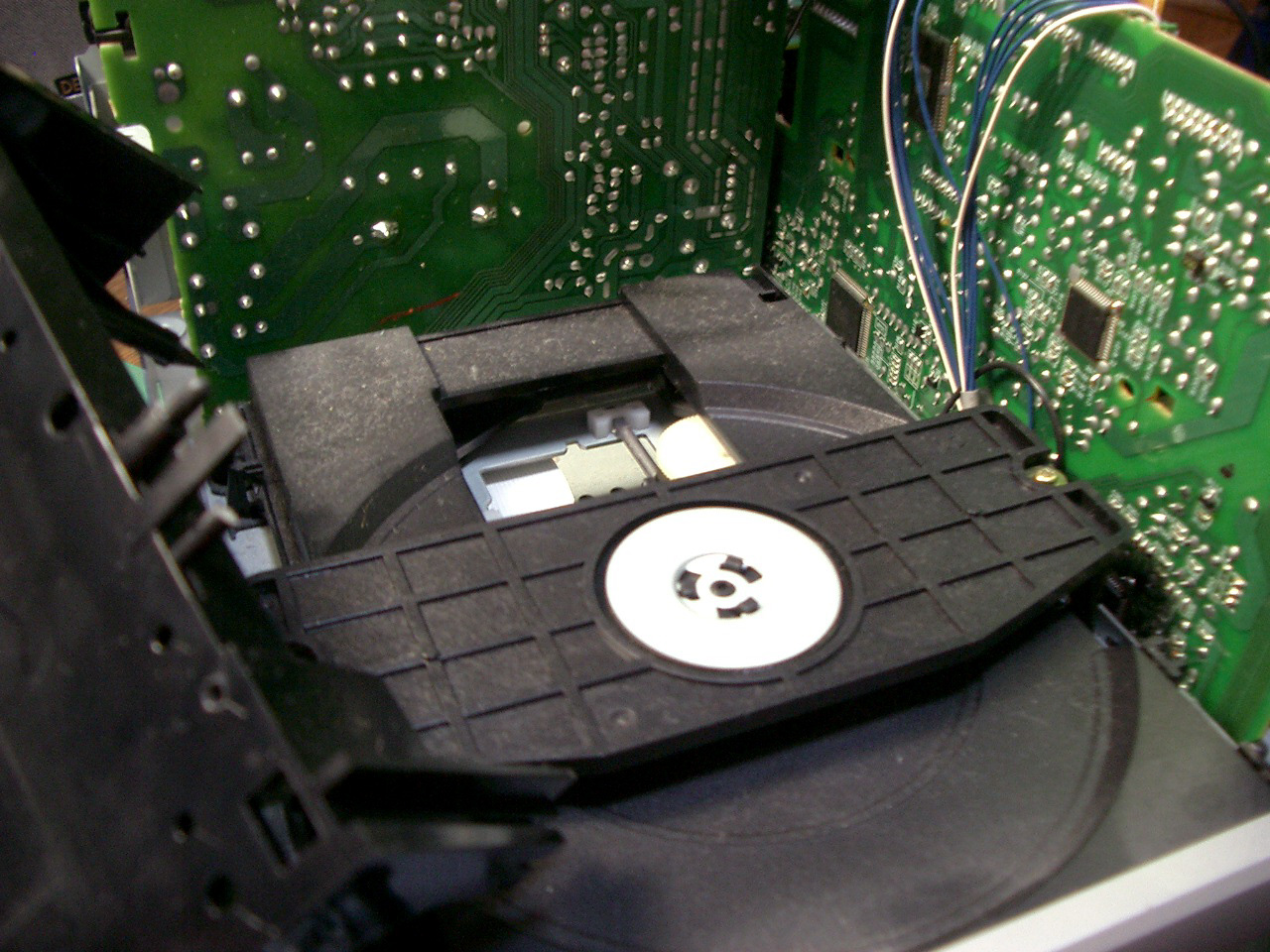

CD押さえを２本のビスを外して取り外す	CDピックアップが見える状態になる ピックアップレンズの清掃だけならここまでの分解でよい	黒いギヤを時計回りにすこし回転させピックアップを下に落とす	トレイを止まるまで一杯引き出す

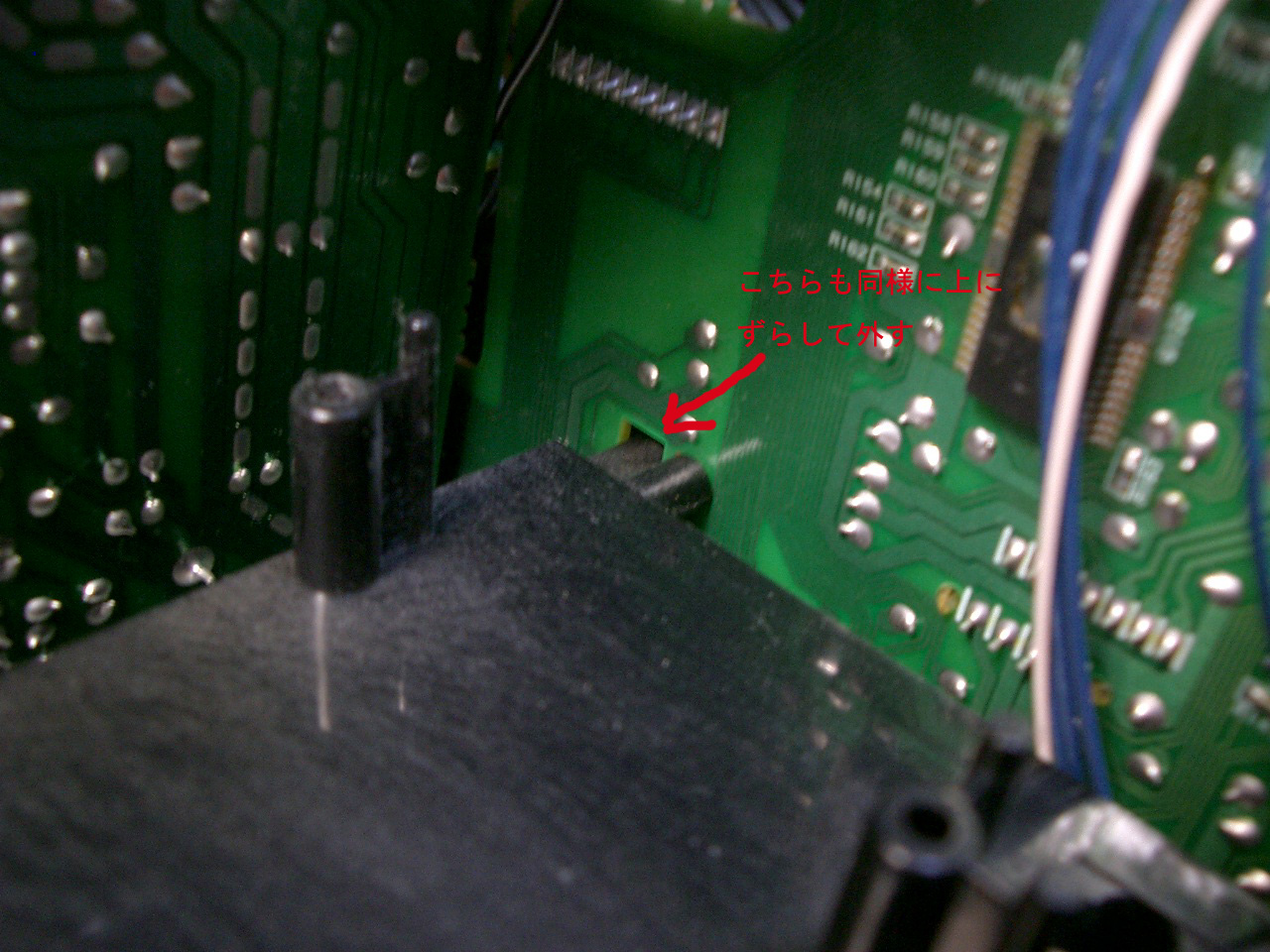

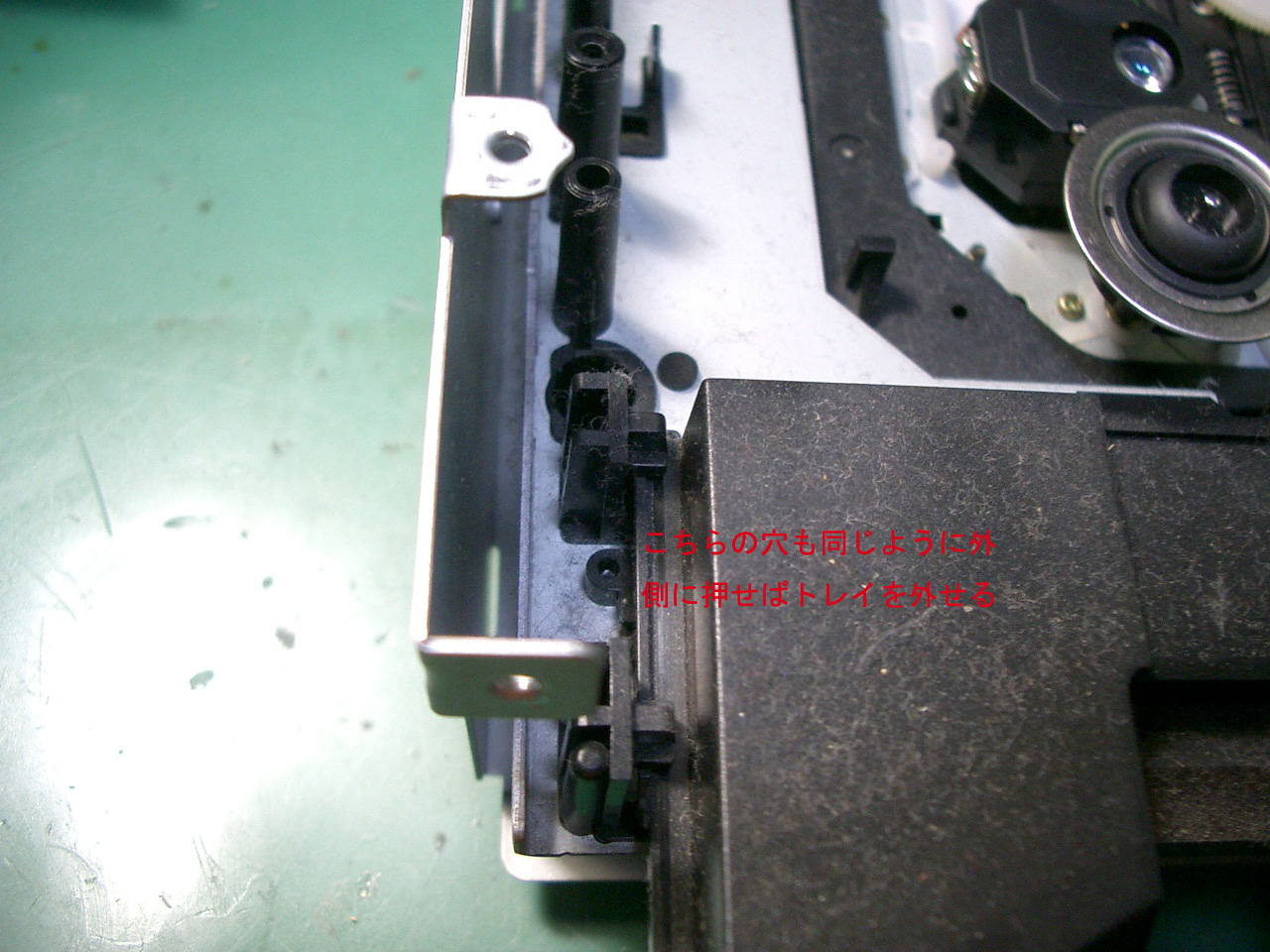

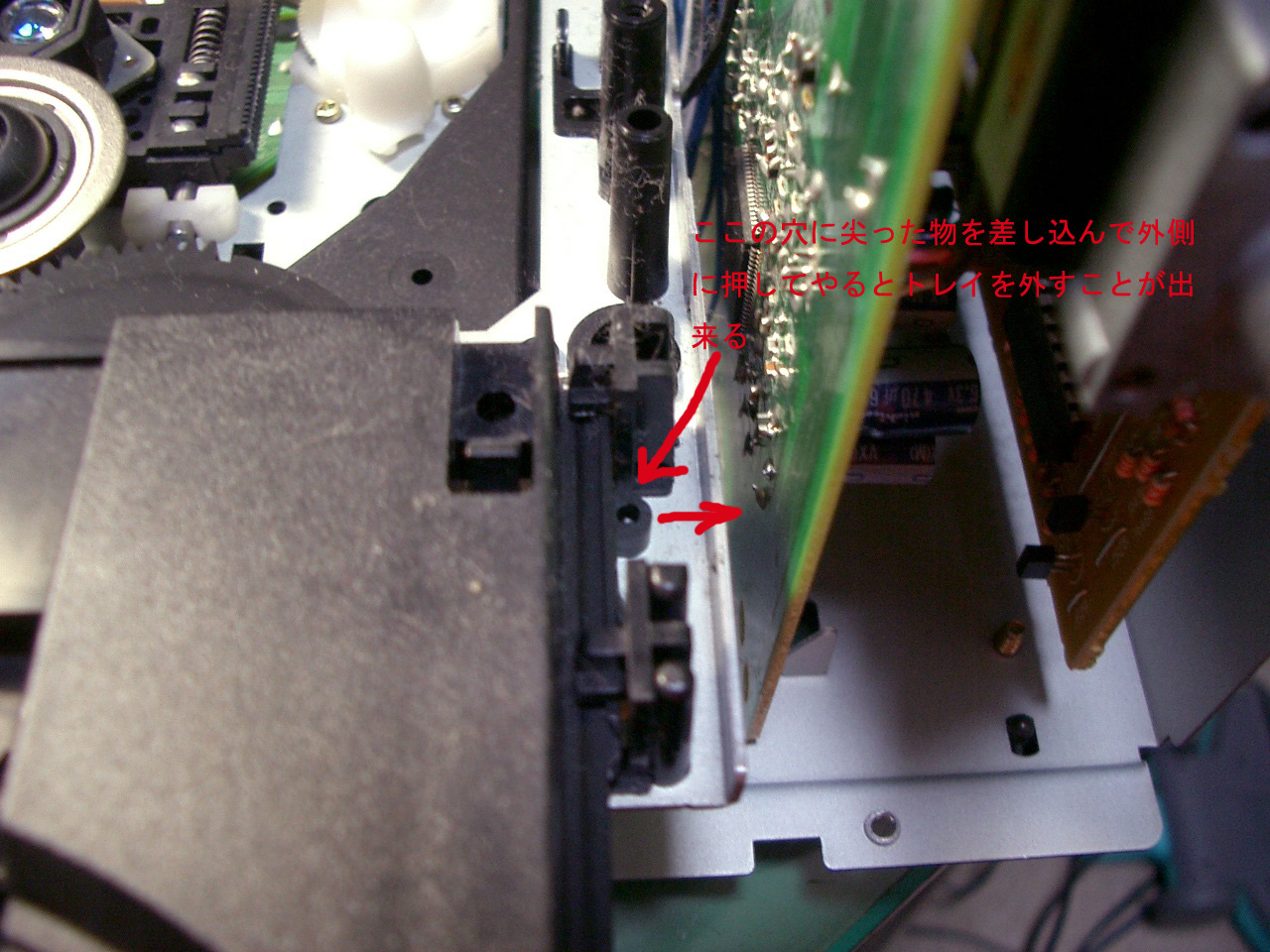

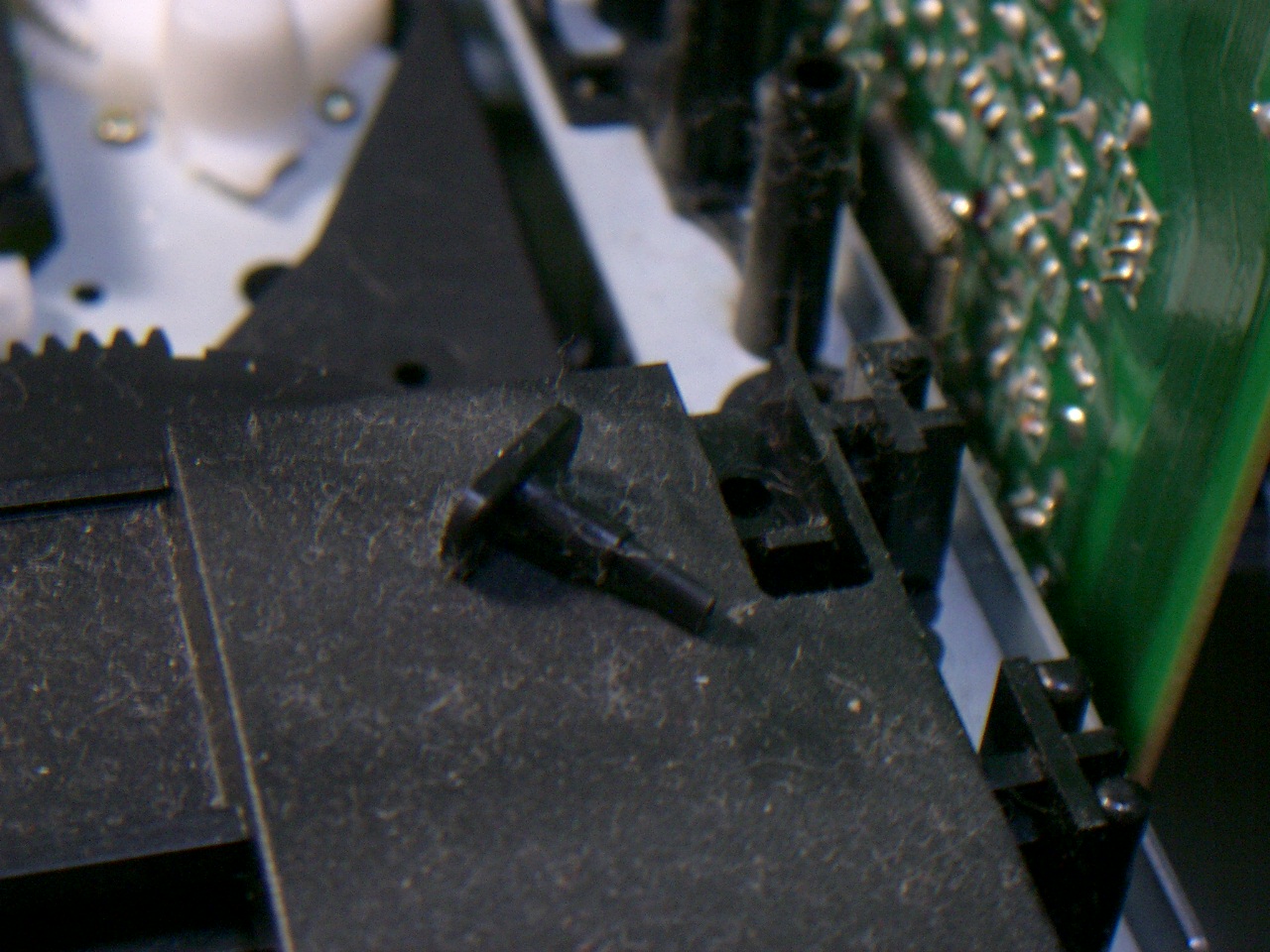

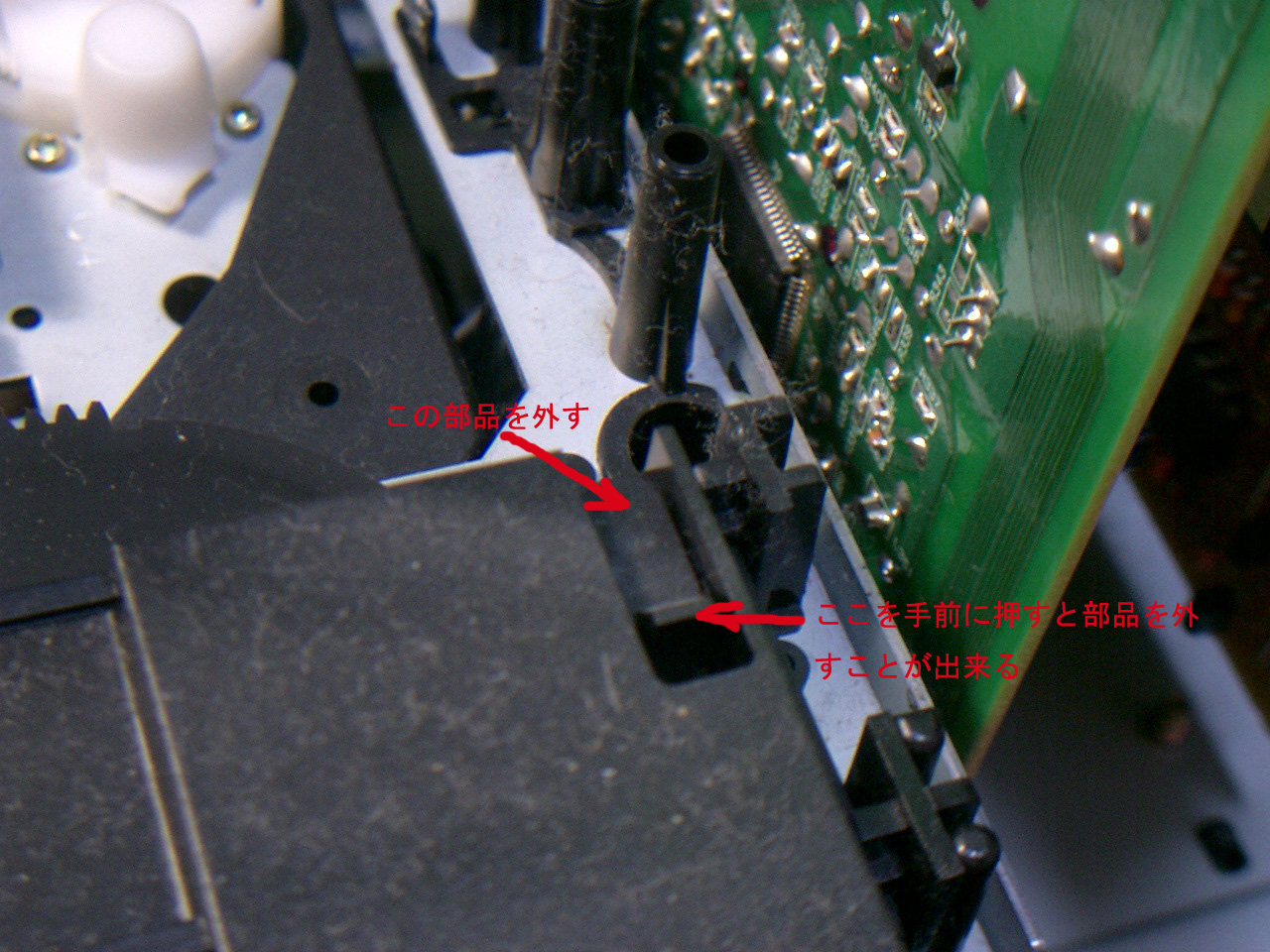

トレイが開き切ったことを示すセンサースィッチを押さえるパーツを取り外す	これが取り外したパーツ。Ｔ字の形状をしている	ここの丸穴を外に押し開きながらトレイを引き抜く	こちら側の丸穴も同様

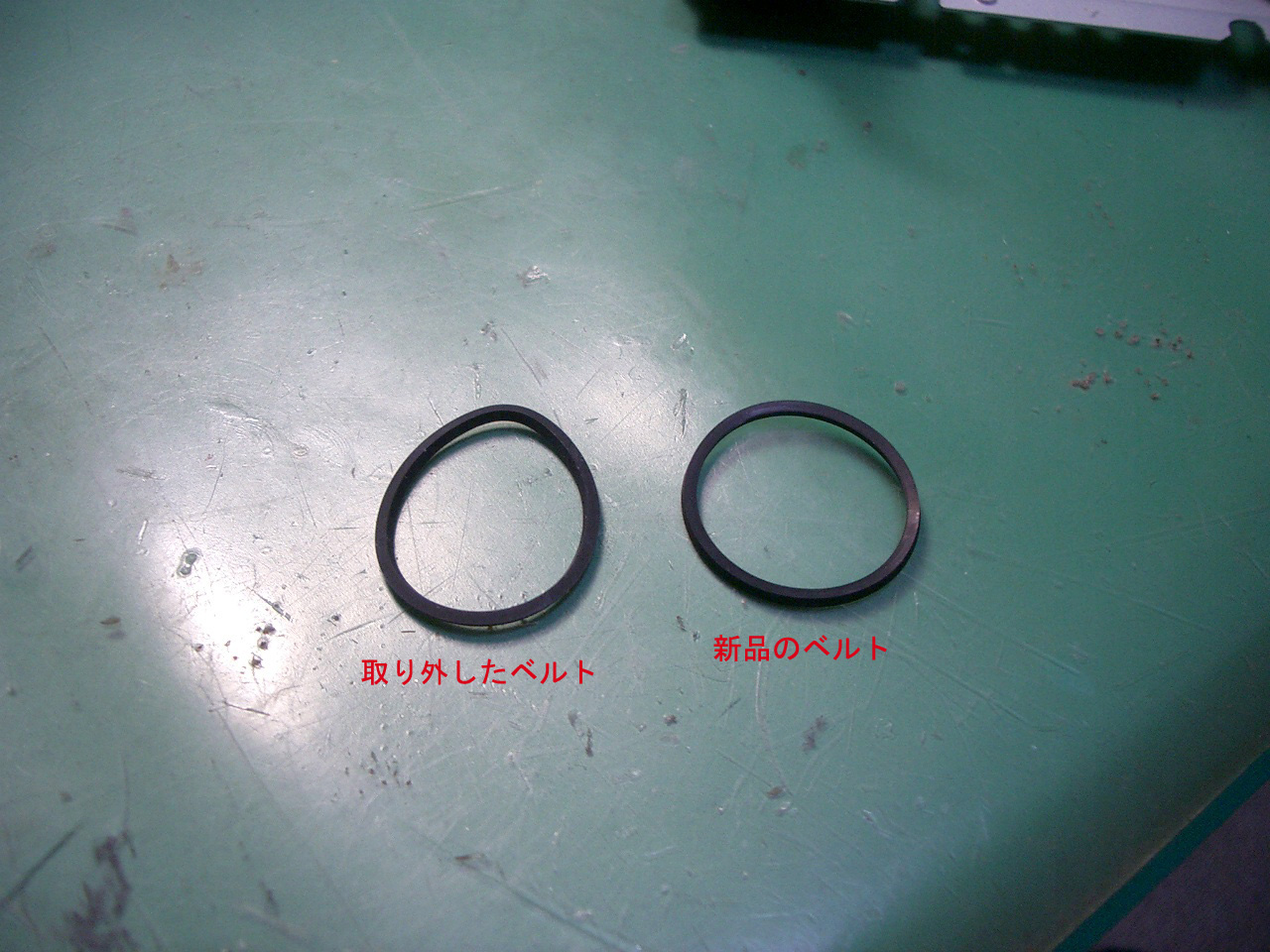

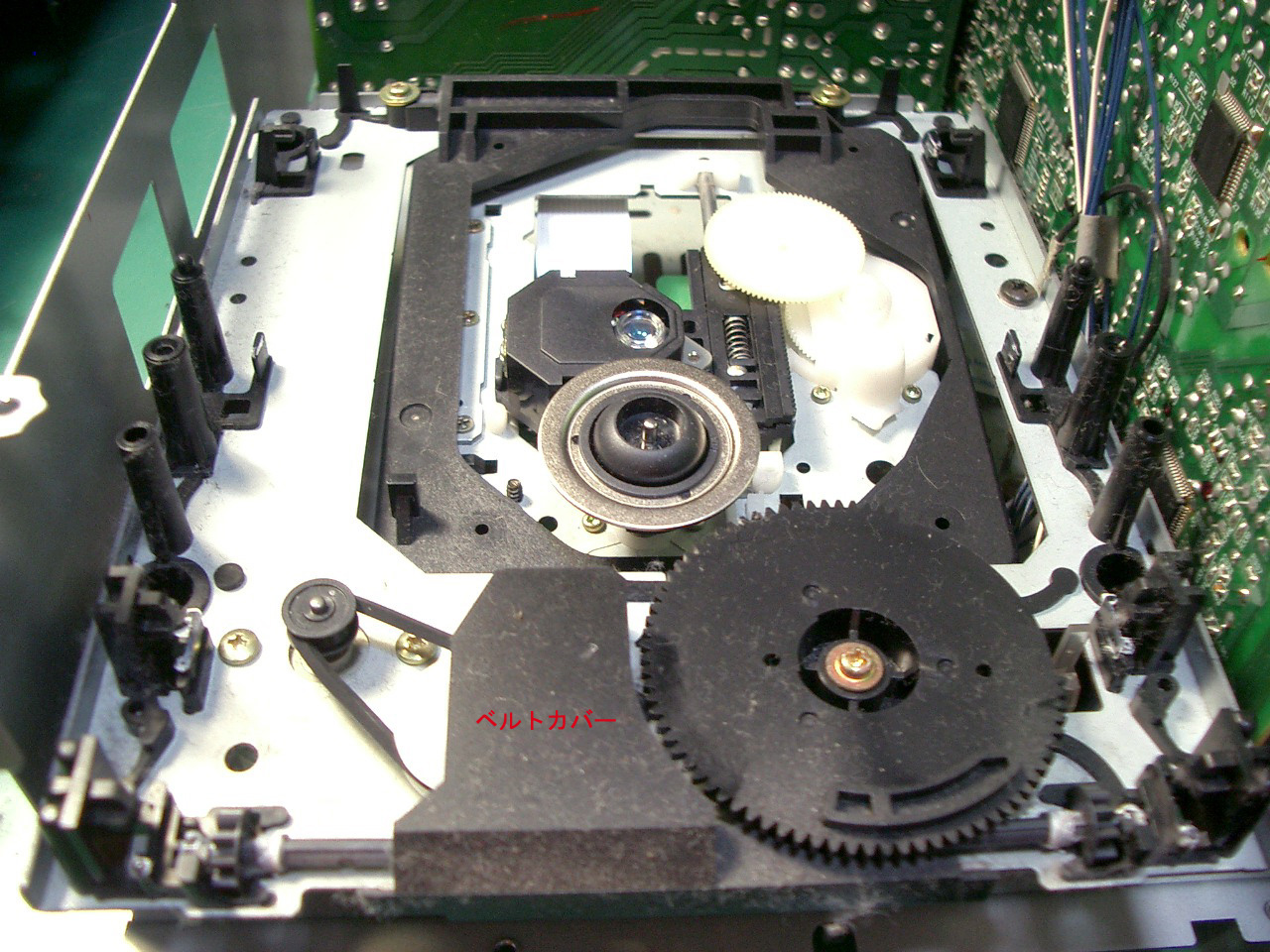

トレイが外れた状態。 次にベルトカバーを左にずらして取り外す	これでゴムベルトが交換できる	新旧ベルト比較
