30数年前に購入し屋根裏の物置きにしまったままにしてあったラジコン自動車を今回自動で走るように改造しました。

　このラジコン自動車、今でもヤフオクに出品されることもあるようで、以外と人気があるのかも知れません。

　ただし、箱絵の説明に反してラジコン性能は全く持ってプアです。基本の前進、停止、後退の動作がまともに出来ません。前進はしますが、ラジコン操作ではなく電源スィッチを入れると勝手にモーターが廻ります。

　コントローラには釦が一つだけあり、この釦を押すと左折します。ただこれだけです。右折は出来ません。速度はトップ、セカンドの選択が出来ますが、これもスィッチ操作です。

　ラジコンで停止、後退、右折が出来ないのですから面白くも無く、すぐに飽きてしまって物置で眠っていたという次第です。

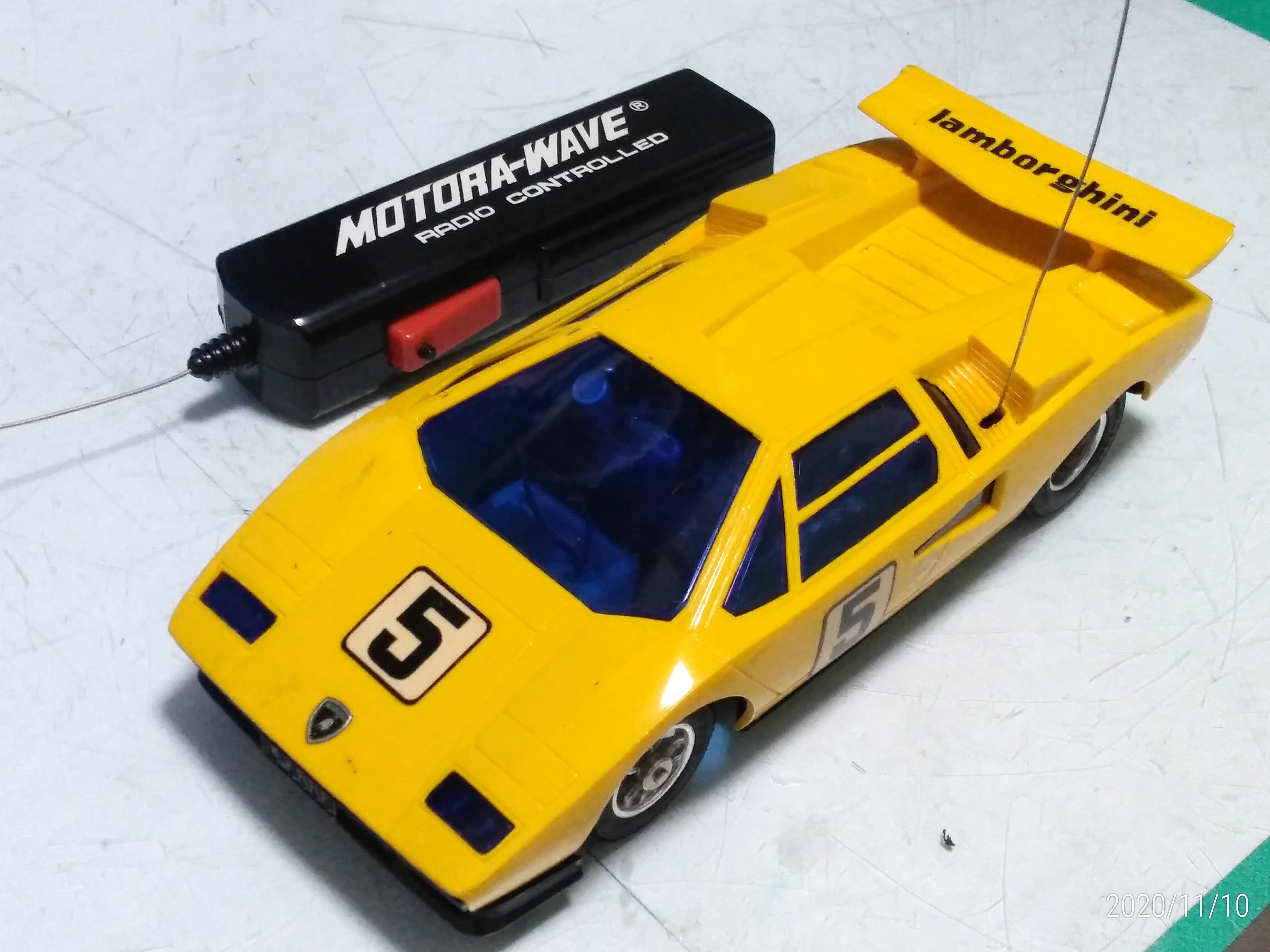

約30数年前に購入したラジコン自動車です。保存状態も良くまだ走ります。	製品説明は素晴らしいのですが....	中身です。ランボルギーニのスタイルがかっこいいです。コントローラには押し釦が一つしかありません。

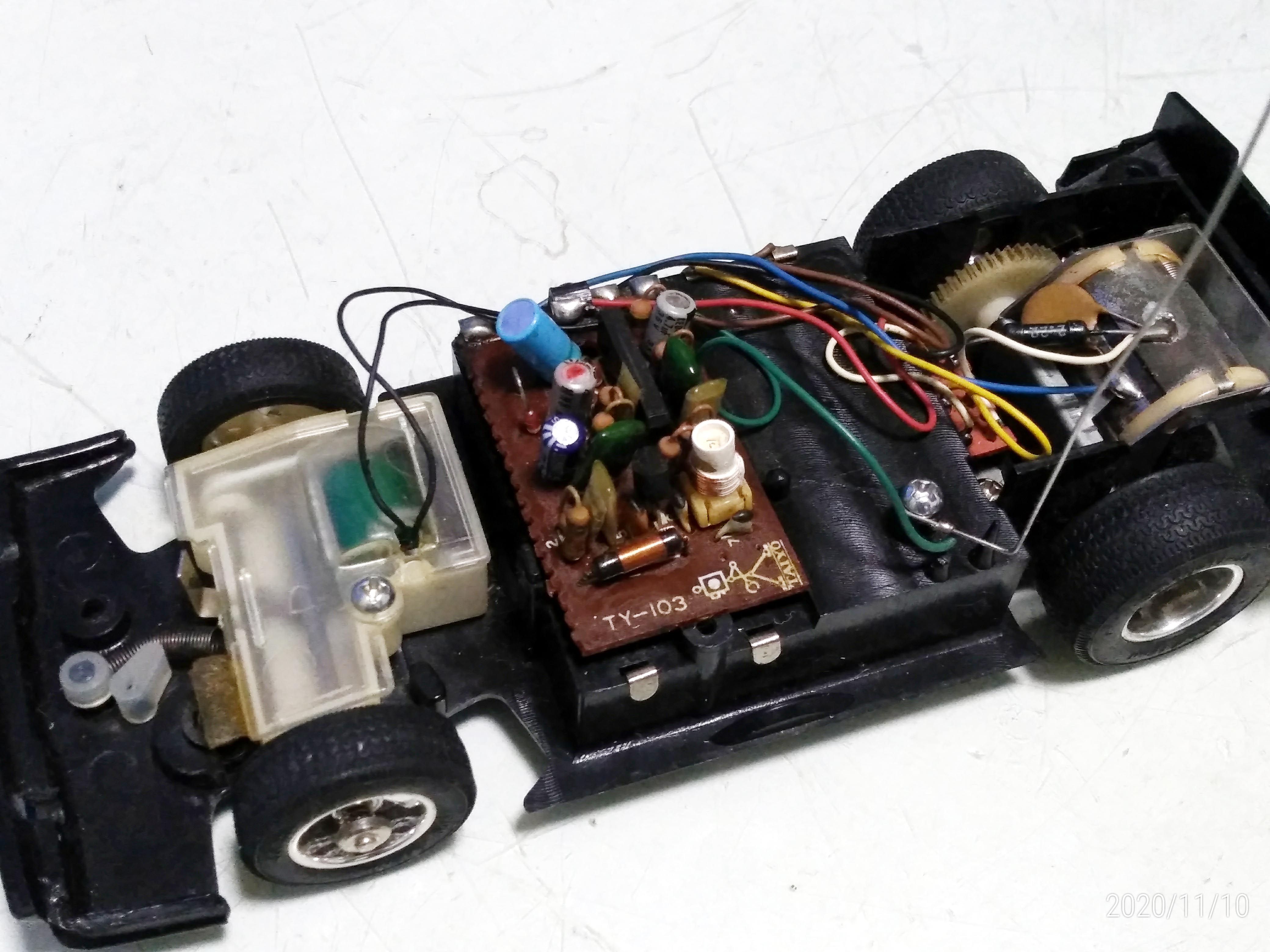

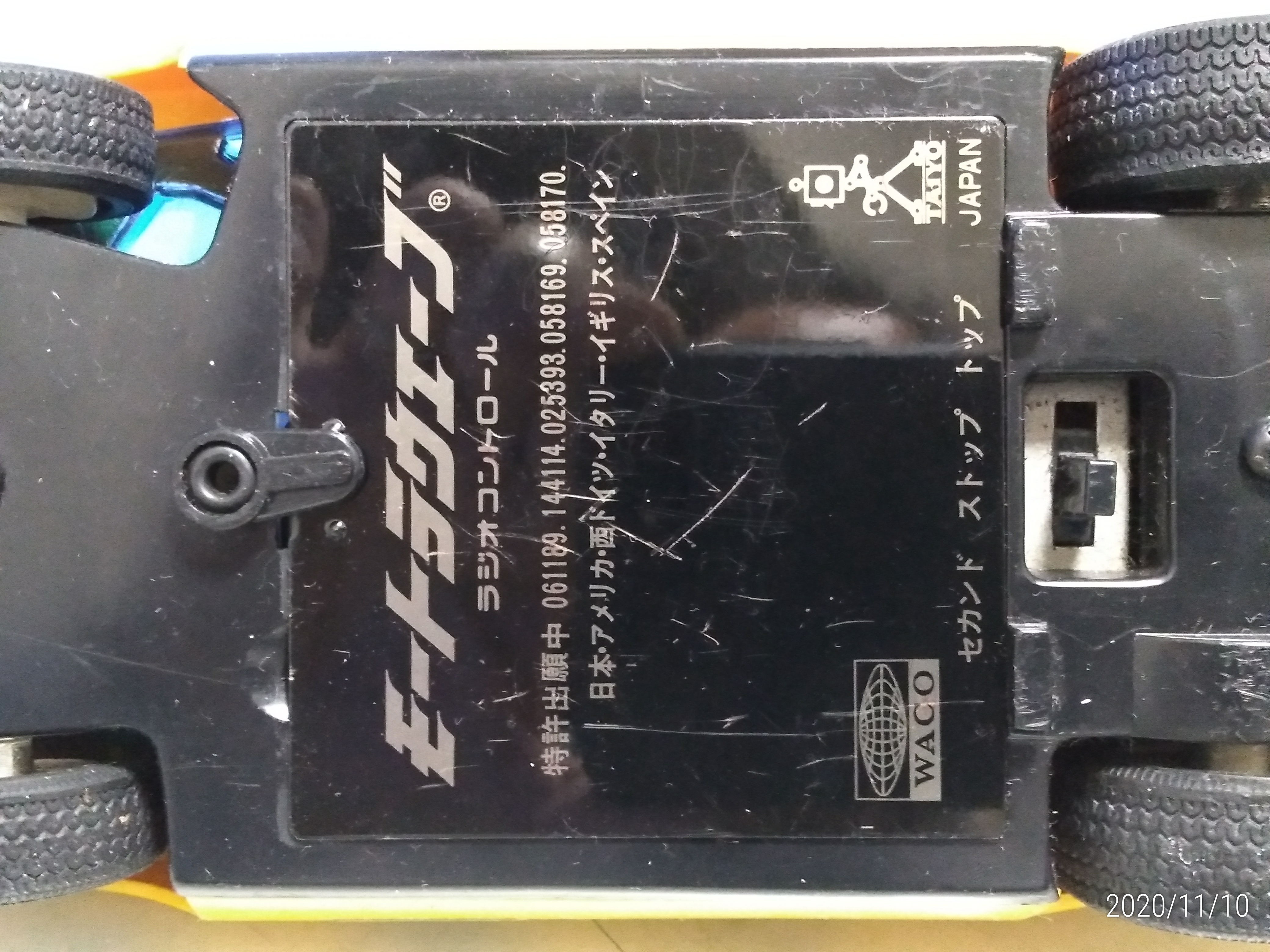

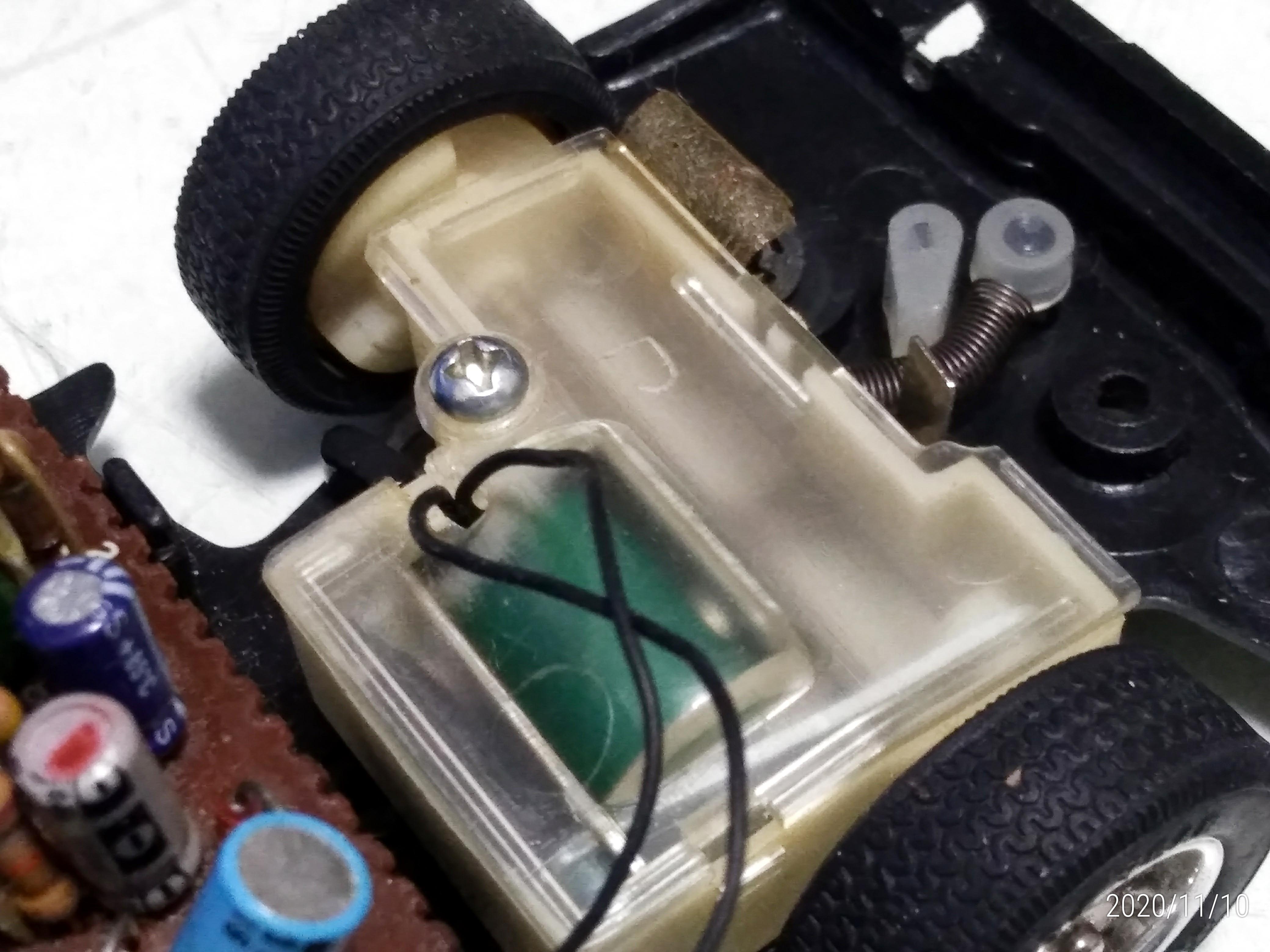

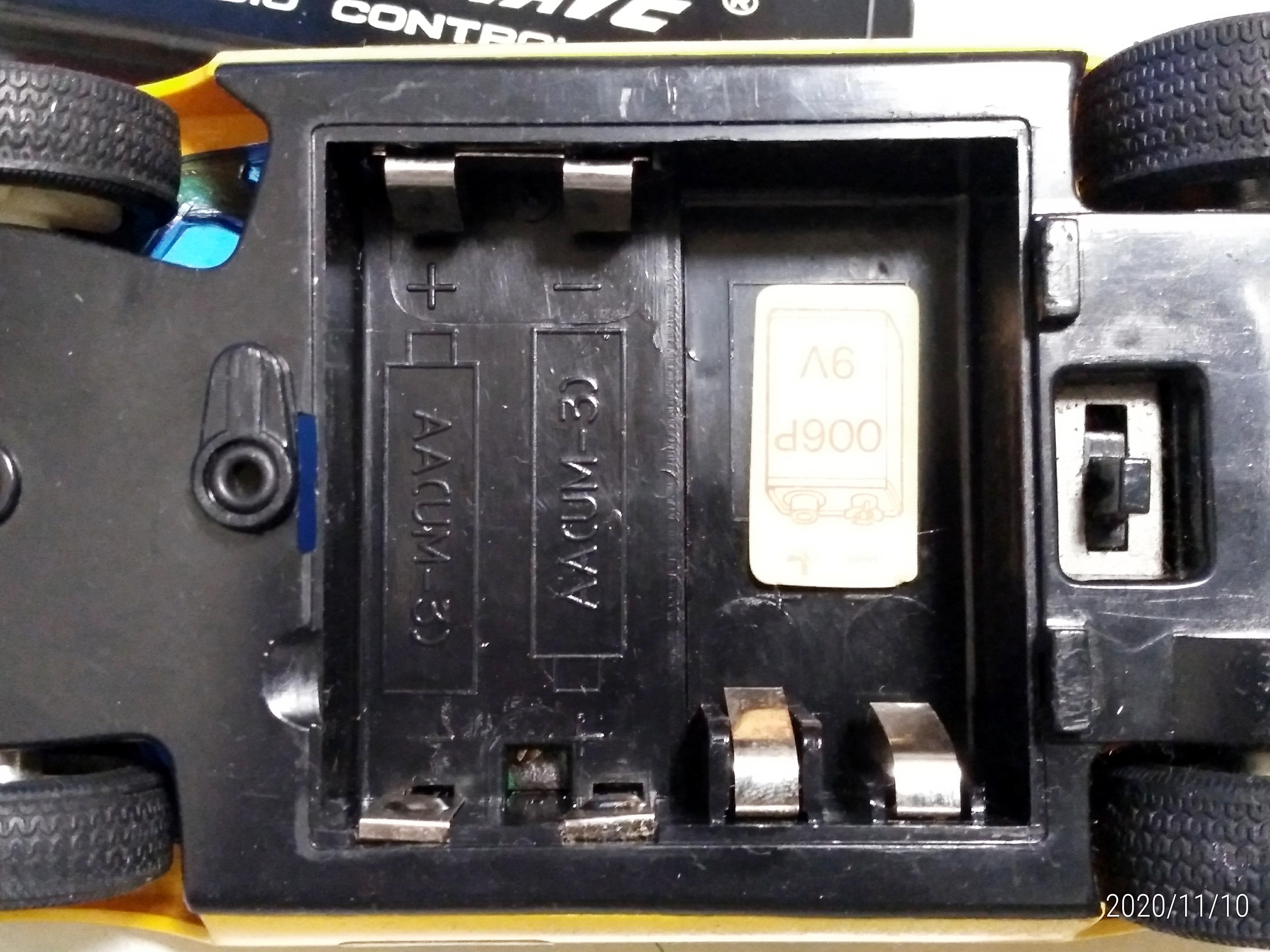

本体の底面です。２段階の速度選択スィッチがあります。	モーター動力用に単3電池２本、回路電源に006P１個を使います。	本体カバーを外しました。モーターカバーも外しています。

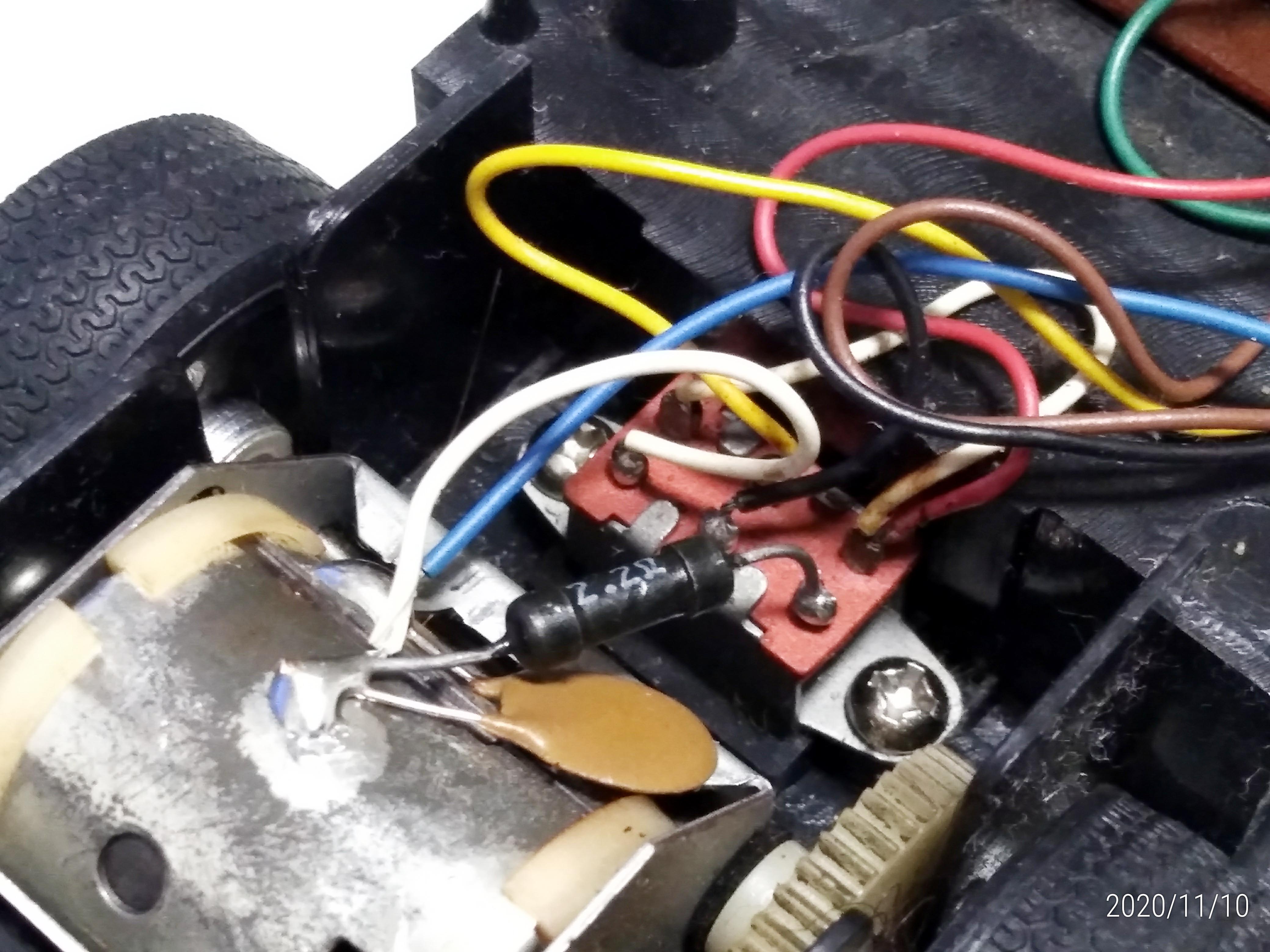

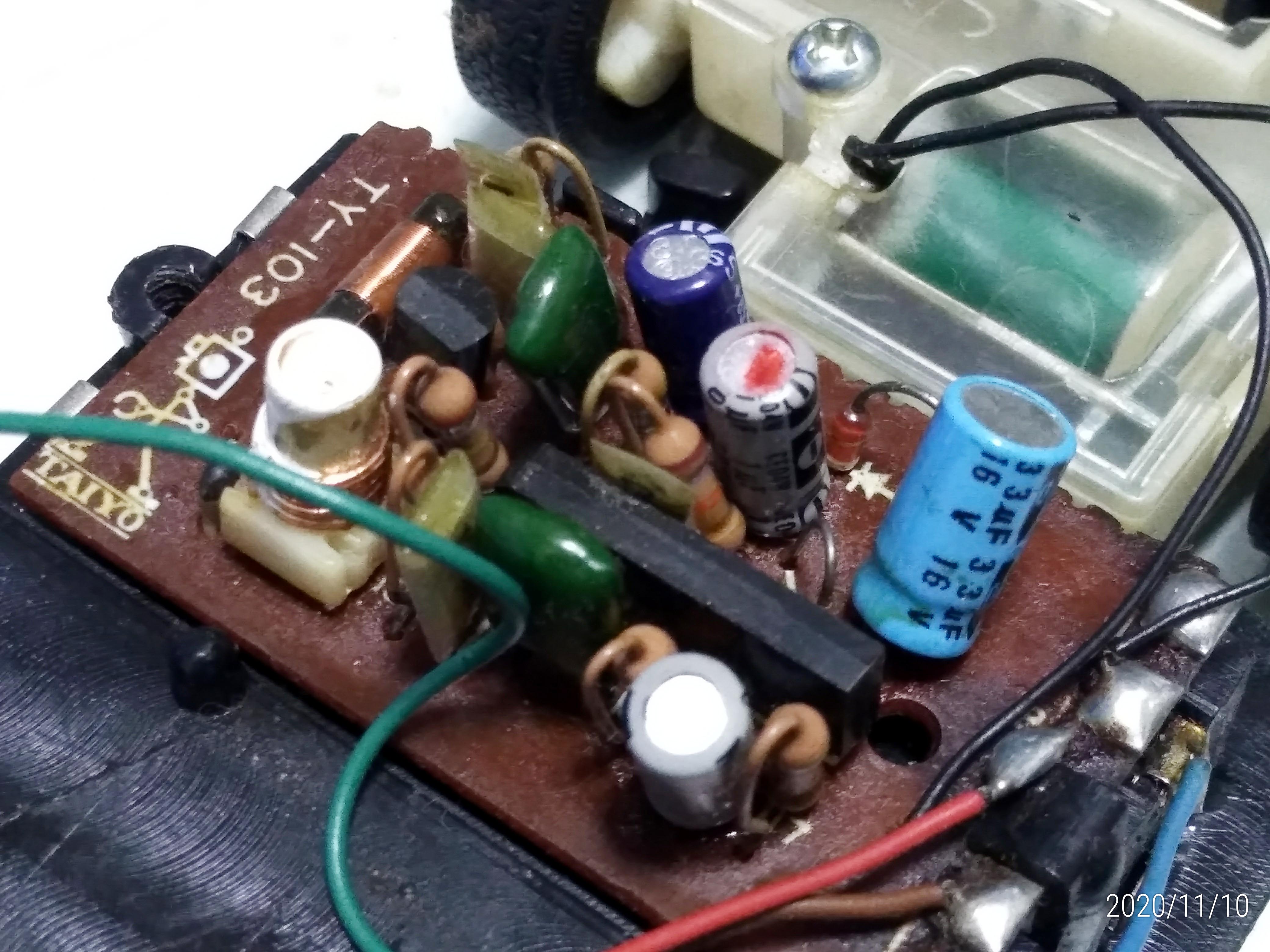

速度変更は、モーターの片線側に2.2Ωの抵抗が入るようになっていました。スィッチを入れるとラジコンの操作に関係無くモーターが回りだします。	ラジコン基板です。コントローラのボタンを押すとリレーが動くようになっています。	このリレーが動くと前輪左の回転をロックして左折します。ラジコン操作はこれだけです。

　自動走行の仕様は次のようなものにしました。以下の動作を繰り返します。

(1) 電源スィッチオンで前進をします。
(2) 正面に取り付けた測距センサーで、前方に壁や障害物を検出すると後退を始めます。
(3) １秒間後退した後、障害物回避のために左折を始めます。
(4) 左折は１秒間行います。
(5) 左折中にも前方の障害物検知機能は働いていて、障害物を検出すると後退を始め(3)に戻ります。
(6) 左折中に障害物が検出されなかった場合には、前進し(2)に戻ります。

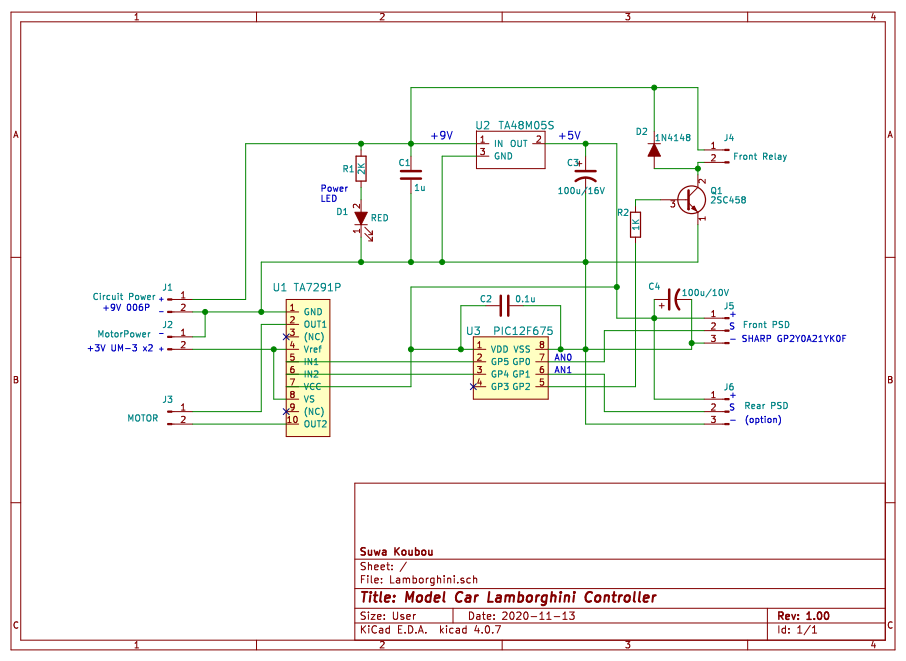

回路図

　上記仕様を実現するための電子パーツです。

　モーターを正転、逆転するためにモータードライバIC「TA7291P」を使います。前方の障害物検知の測距センサーには手持ち部品の関係からSHARPの「GP2Y0A21YK」を使いました。このセンサーの出力はアナログ出力となります。

　マイコンには8ピンのPIC12F675を採用しました。このマイコンは、A/D変換モジュールが内蔵されていますので、アナログ出力の「GP2Y0A21YK」を無理なく接続できます。

　左折用のリレーを動作させるために、リレードライバーとしてトランジスタを使いました。電源ランプとして赤のLEDを付けました。

　回路電源には006Pの+9Vをそのまま使いますので、マイコンや測距センサーの電源+5Vを生成するために3端子レギュレータを使っています。モータ電源は単3乾電池２本の+3Vをモータドライバーに直結しました。

　PICのプログラムはMPASMで作りました。走行仕様に従ってプログラムを書いてみました。

　測距センサー「GP2Y0A21YK」は、障害物との距離が近くなると出力電圧が高くなります。取説によれば、距離15cmで1.6Vとあります。そこでA/D変換の結果がこれ以上の電圧であれば障害物ありと判定するようにしました。

　こちらが出来上がったプログラム(main.asm)です。

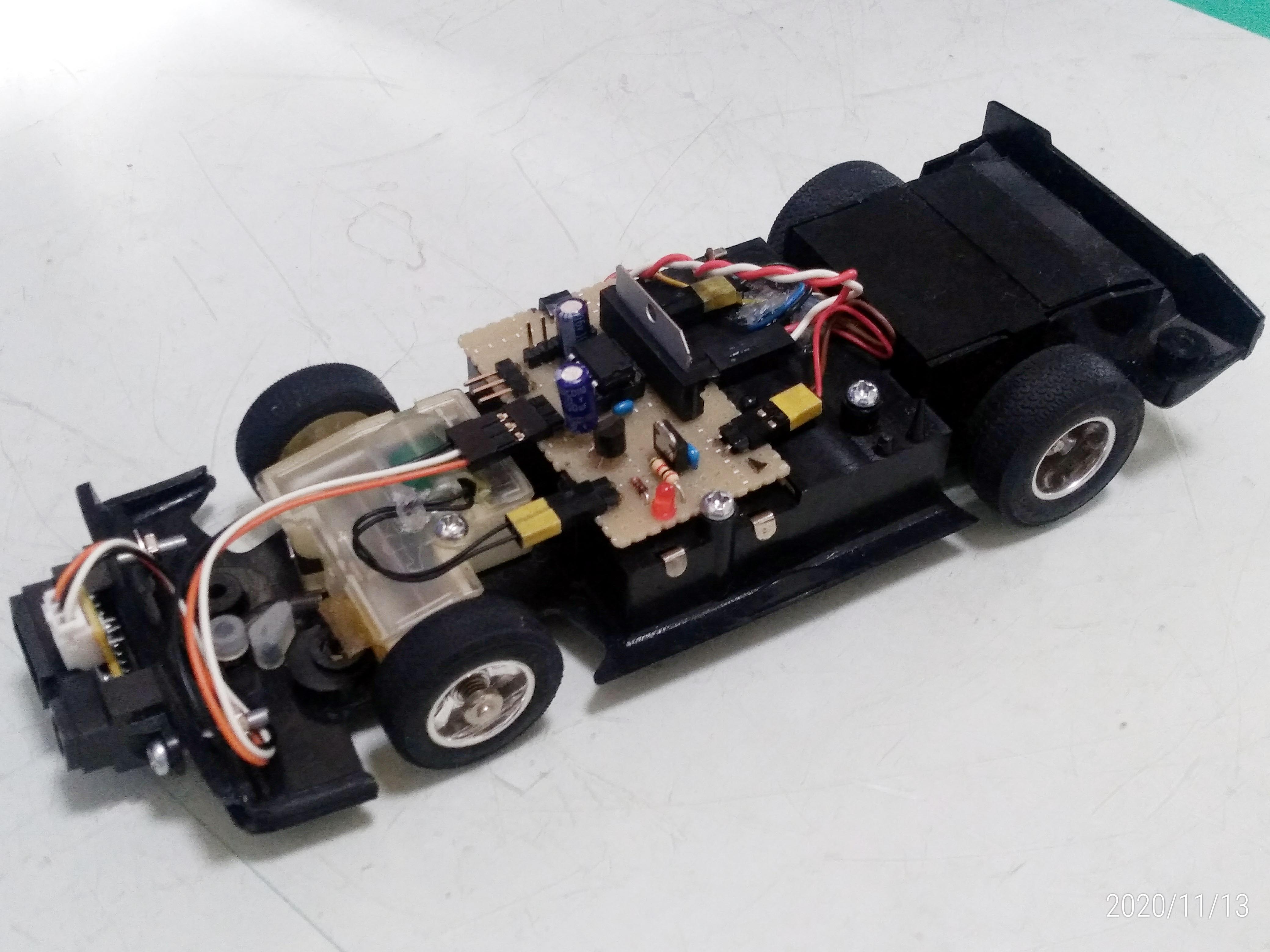

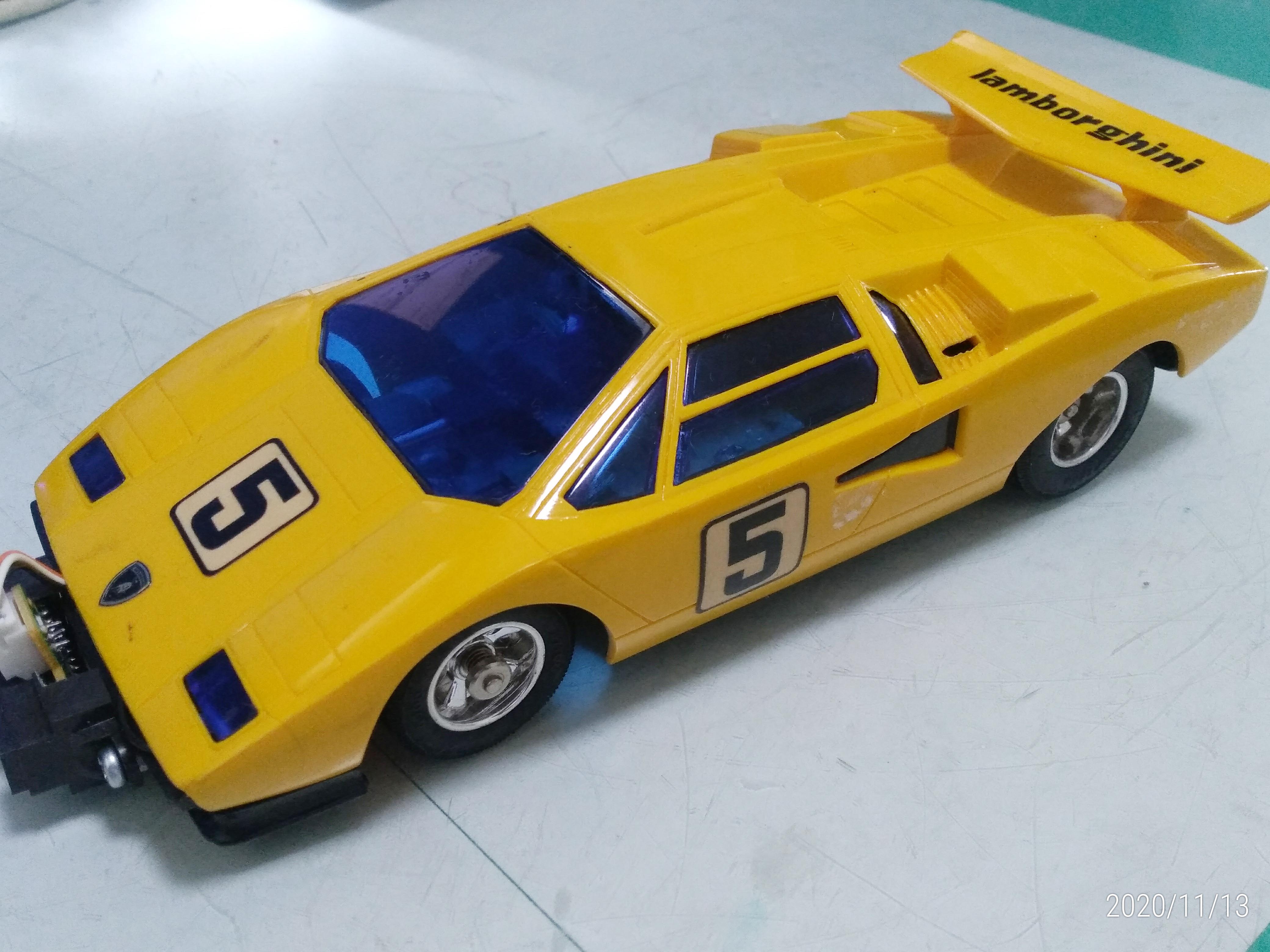

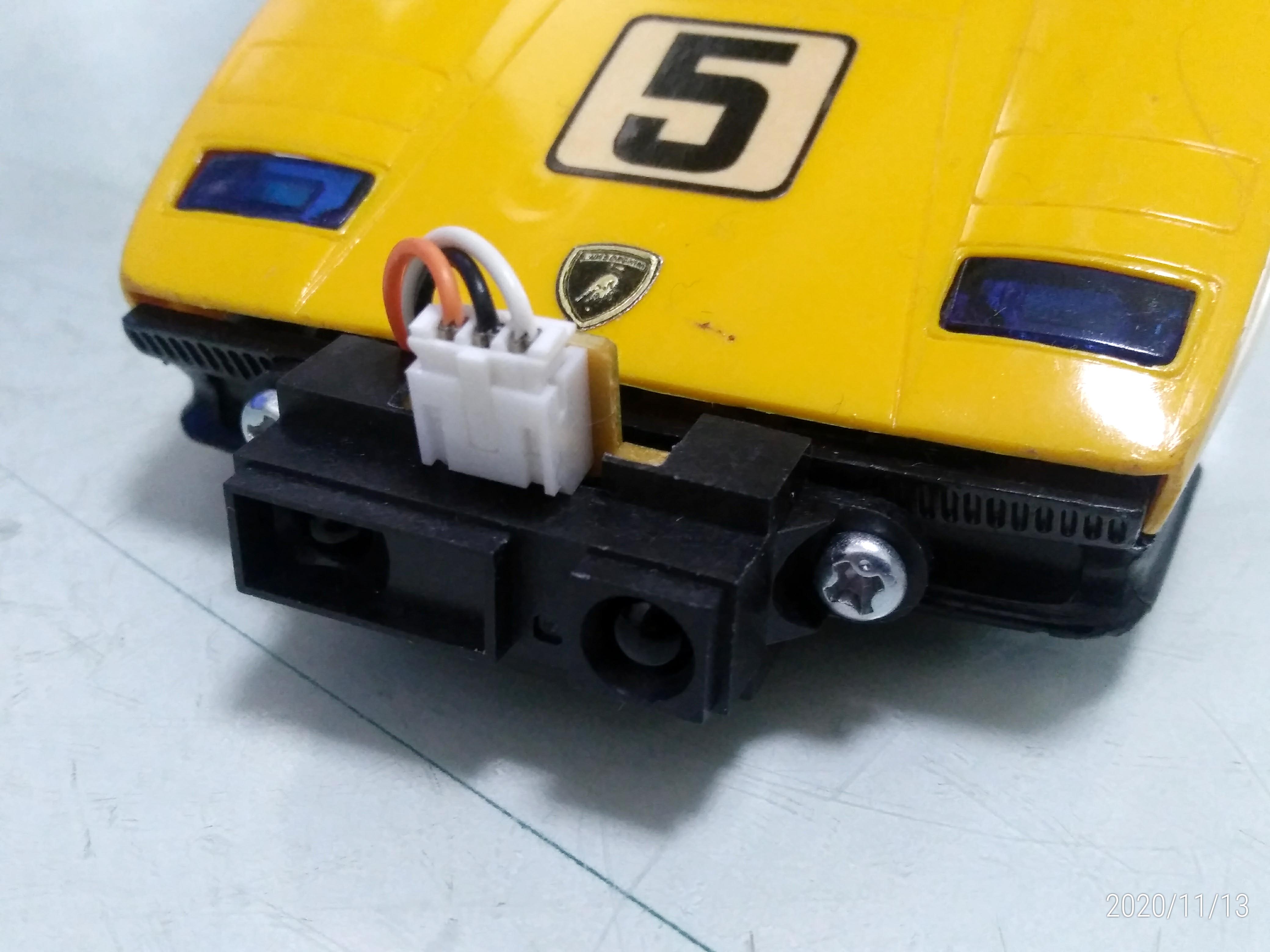

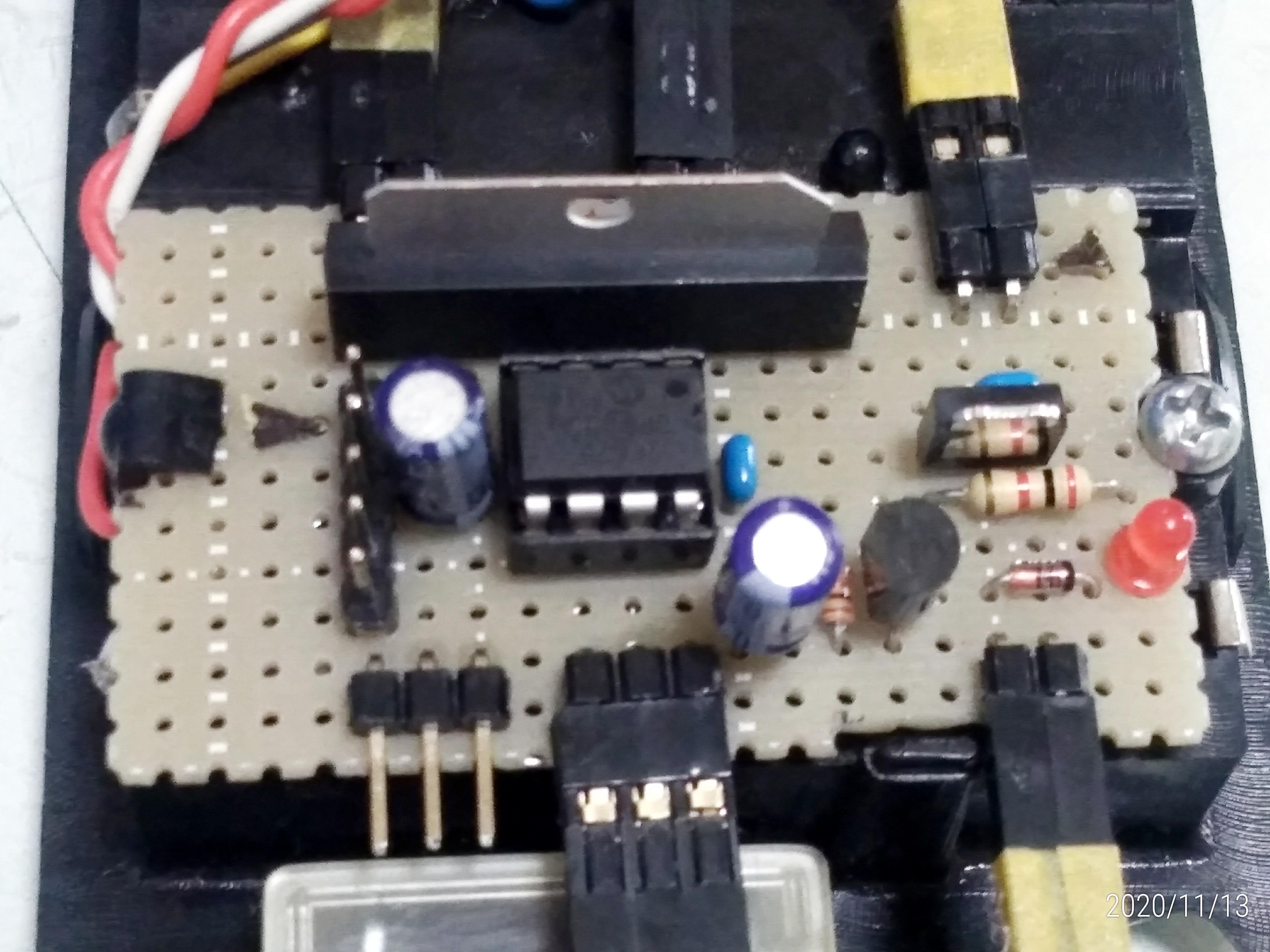

ユニバーサル基板で製作したマイコン基板です。	ラジコン基板のあった所に取り付けています。シャープの測距センサーは前部バンパーにネジ止めしました。	カバーを付けて完成です。

測距センサーがちょっとでかいです。	自立走行の様子です。モーターの劣化でしょうか、左折時のトルクが不足気味です。
